Гибка алюминиевого профиля
В компании BIT мир изгибается с высокой точностью — идеальные дуги и элегантные формы, воплощенные от идеи до инженерного решения.
Гибка алюминиевого профиля (также известная как гибка экструдированного алюминия) представляет собой процесс высокоточной формовки дугообразных изделий из алюминиевых экструзионных профилей. Процесс гибки алюминиевого профиля широко применяется в архитектурных системах, таких как окна, двери и фасадные витражи, а также в светодиодном освещении, промышленной автоматизации, автомобилестроении, железнодорожном транспорте, аэрокосмической промышленности, медицинском оборудовании и рекламных конструкциях.
Гибка алюминиевого профиля стала ключевым процессом в современном производстве благодаря легкому весу, коррозионной стойкости и технологичности обработки данного материала. Алюминиевые профили обладают высокой прочностью и жесткостью конструкции, экономят пространство и расширяют гибкость проектирования, благодаря чему широко применяются в архитектуре, транспорте и промышленности.
Для удовлетворения все более сложных и индивидуальных дизайнерских потребностей алюминиевый профиль часто требует высокоточной гибки. Грамотно спроектированные и качественно изогнутые алюминиевые профили обеспечивают бесшовные соединения в конструкциях, повышая как эксплуатационные характеристики, так и эстетику.
По сравнению со сталью, алюминиевый экструдированный профиль лучше подходит для холодной гибки (профилегибки или гибки с растяжением). Он позволяет получать меньшие радиусы гибки и обеспечивает превосходное качество поверхности, что делает его идеальным для формообразования сложных кривых и форм. Выполнение высококачественного процесса гибки алюминиевого профиля должно соответствовать следующим ключевым критериям:
- Возможность гибки с несколькими радиусами и переменной кривизной
- Высокая точность дуги
- Стабильный пружинящий эффект (пружинение)
- Стабильность размеров от детали к детали

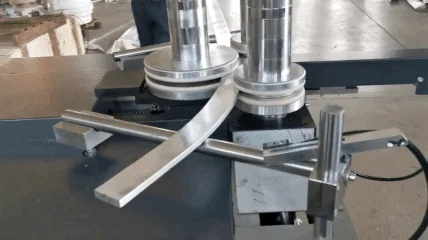

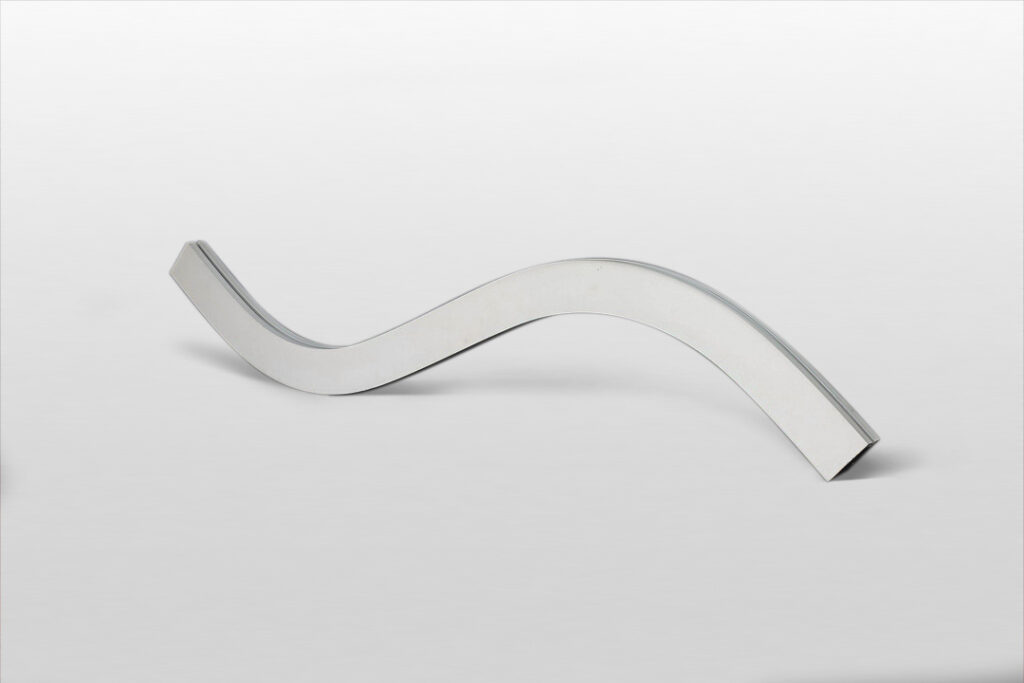

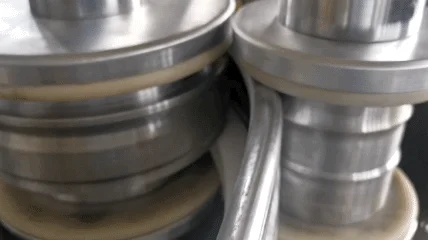

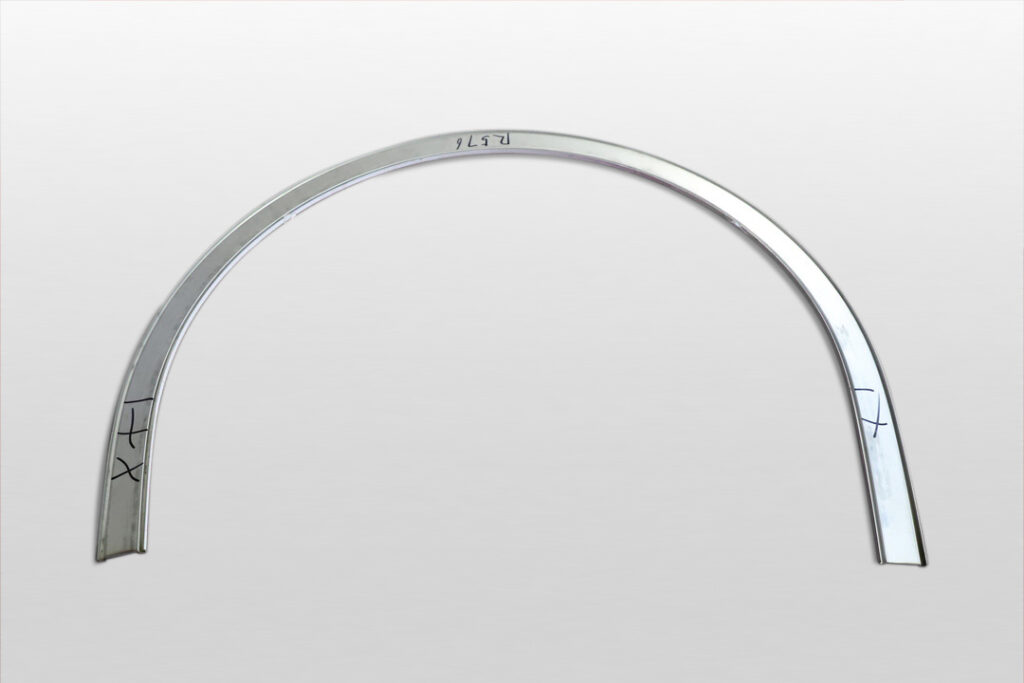

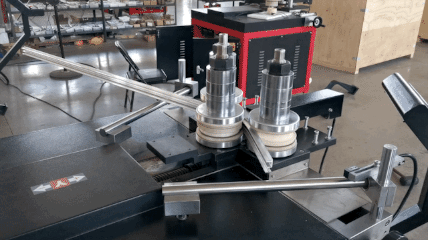

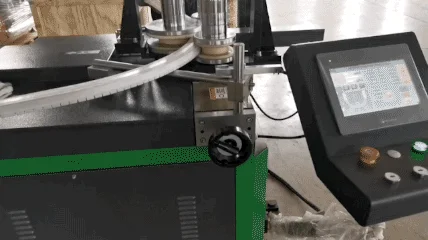

Области применения гибки алюминиевого профиля
Гибка алюминиевого профиля сопряжена с процессами растяжения и сжатия, что может привести к деформации поперечного сечения и повреждению поверхности. Деформация сечения делает невозможной последующую сборку и монтаж детали, а дефекты поверхности, такие как гофрообразование (складки), не только ухудшают внешний вид, но и негативно влияют на эксплуатационные характеристики.
Благодаря многолетнему опыту инженеров-технологов BIT и высокой точности проектирования оснастки для профилегибочных станков PBA, мы обеспечиваем безупречное качество гибки алюминиевого профиля в каждом заказе.

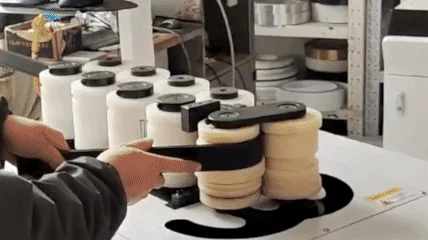

Гибка алюминиевого профиля для зеркальных рам
Среди множества сфер применения гибки алюминиевого профиля производство зеркальных рам является одной из самых сложных задач. Несмотря на компактные габариты используемого оборудования, формы самих профилей отличаются огромным разнообразием: от окружностей, эллипсов и овалов («стадион») до скругленных многоугольников, пятиконечных звезд и других нестандартных конфигураций. Для достижения высокой точности и стабильной повторяемости результатов необходимо использование ЧПУ-системы с компьютерным управлением.
В то же время, благодаря малому сечению и высокой гибкости таких профилей, риски образования трещин, деформаций или складок минимальны. Это делает данный процесс одним из самых простых с точки зрения контроля, где в качестве основной технологии обычно применяется профилегибка (роликовая гибка).

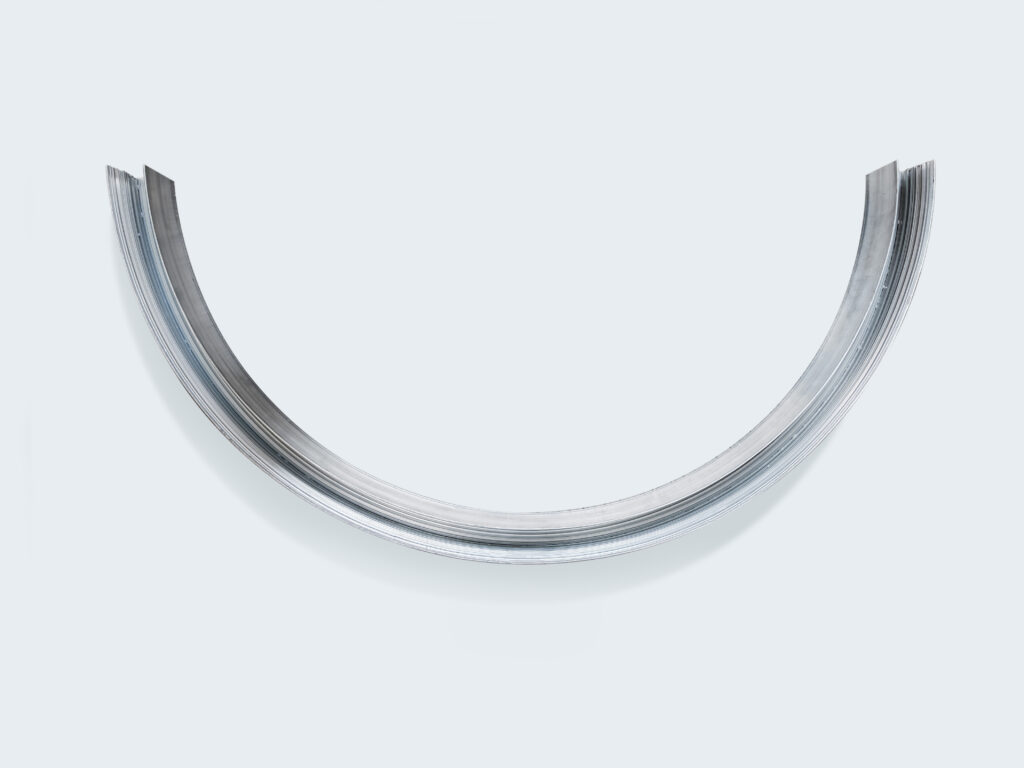

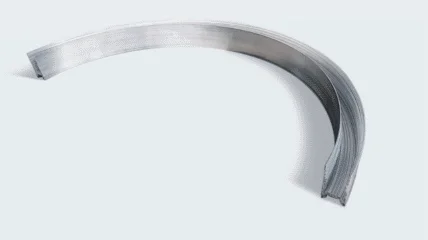

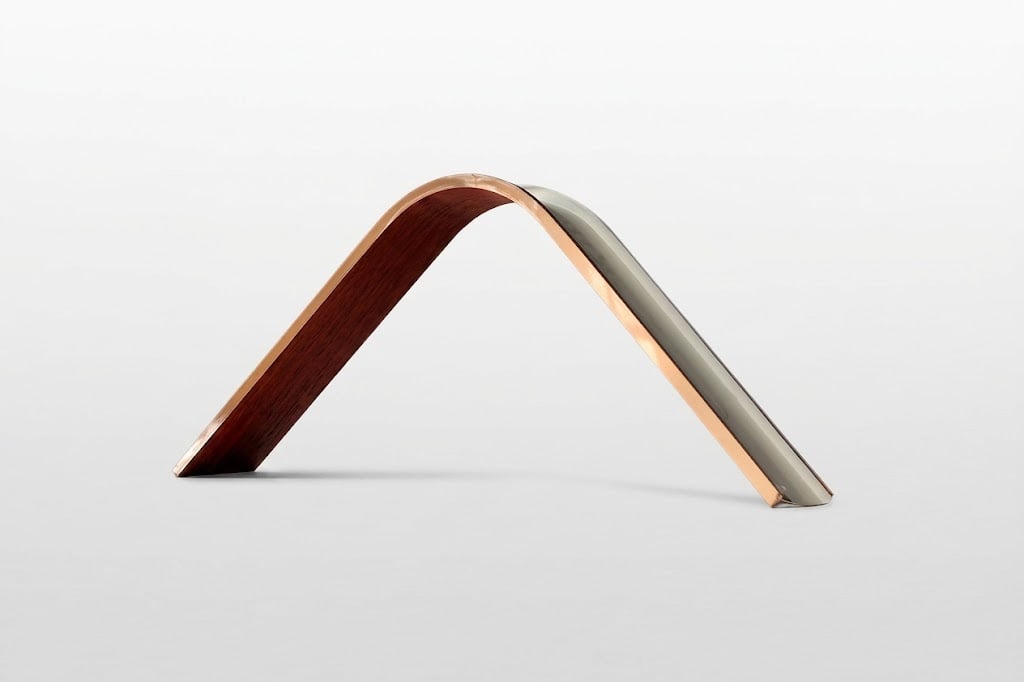

Гибка алюминиевого профиля для LED-светильников
Гибка экструдированного алюминиевого LED-профиля представляет собой сложную задачу из-за малой толщины стенок и выраженной асимметрии сечения.
Такие профили обычно имеют П-образную форму с длинными, тонкими боковыми полками и минимальной толщиной стенок для снижения нагрузки на потолочные конструкции. Однако в процессе гибки эта асимметрия создает значительные крутящие усилия, что часто приводит к скручиванию и завалу боковых полок внутрь к центру профиля.
Для повышения стабильности процесса гибки мы рекомендуем оптимизировать конструкцию профиля еще на этапе проектирования — максимально снизить асимметрию и, по возможности, увеличить радиус гибки (на анимации справа в конструкцию алюминиевого LED-профиля перед гибкой была добавлена временная технологическая перемычка, которую производитель удаляет после завершения гибки). Для сложных радиусов настоятельно рекомендуется использовать материал в состоянии закалки T4 с последующим искусственным старением для восстановления прочности. Для профилей с большими радиусами допускается применение состояний T5 или T6.
Профилегибочные станки PBA помогают клиентам успешно выполнять гибку самых сложных типов LED-профилей, полностью сохраняя целостность сечения и безупречный внешний вид изделий.
Ищете надежное решение для гибки тонкостенных и асимметричных светодиодных профилей? Узнайте больше про решения и особенности гибки алюминиевого профиля для LED-светильников на нашем профильном оборудование PBA с ЧПУ, гарантирующем геометрию сечения без скручивания полок.
💡 Экспертный совет: Использование специальных технологических перемычек и правильного состояния закалки (Т4/Т5) позволяет выполнять радиусную гибку сложнейших светодиодных каналов без деформации внешней поверхности.

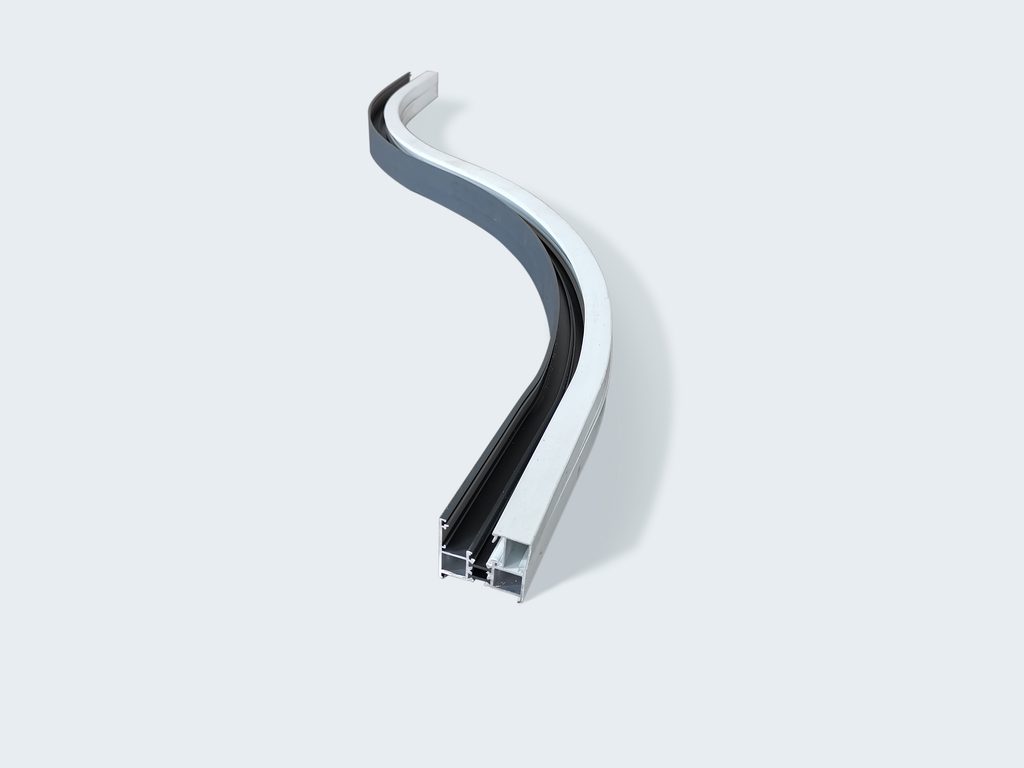

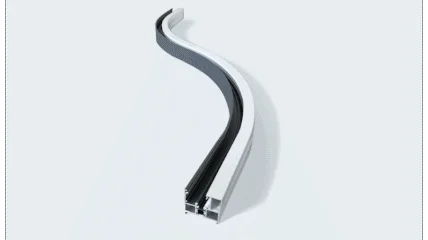

Гибка алюминиевых оконных профилей
Гибка алюминиевых профилей для оконных рам является одним из самых распространенных и в то же время технологически сложных процессов в сфере формообразования алюминия.
На этапе проектирования крайне важно учитывать форму поперечного сечения профиля, требуемый радиус гибки, а также тип поверхностной обработки — анодирование или порошковое окрашивание. Характер покрытия влияет не только на внешний вид готового изделия, но и на выбор методов защиты поверхности в процессе гибки.
Для достижения оптимальных результатов гибку обычно выполняют на профилях в состоянии закалки T5. При необходимости может применяться состояние T4 с последующим искусственным старением после завершения гибки. Чрезмерная твердость материала может привести к образованию трещин при гибе, тогда как слишком мягкий металл провоцирует сминание поверхности или деформацию сечения.
Благодаря правильному подбору оборудования, технологической оснастки и проверенных методов (таких как роликовая гибка или гибка с растяжением), профили формуются с высокой точностью без повреждений, полностью сохраняя свою геометрию и целостность покрытия.

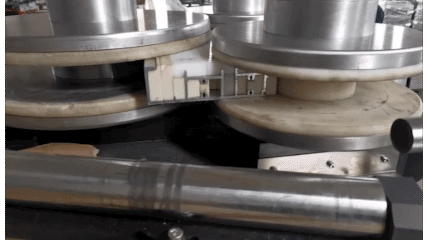

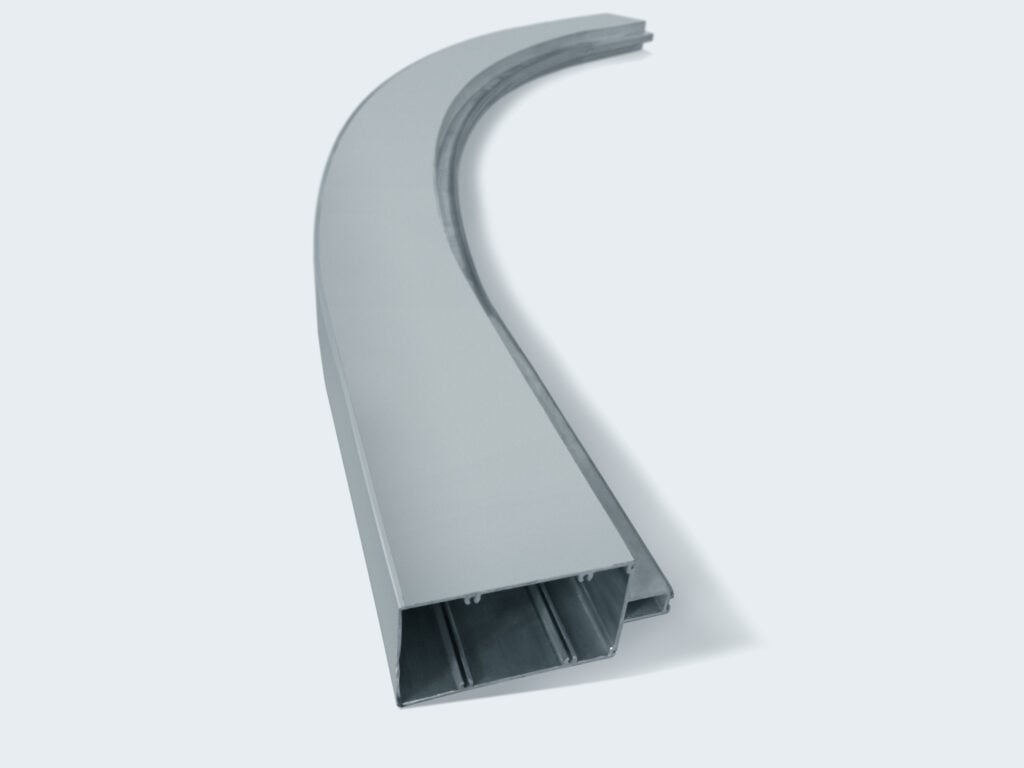

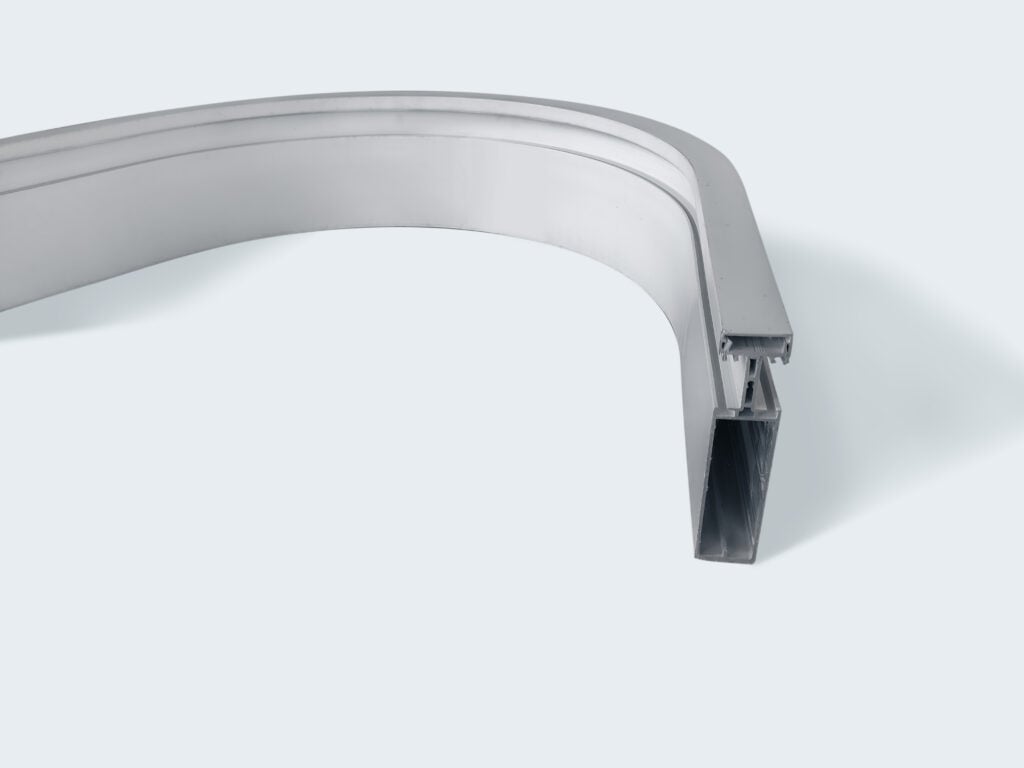

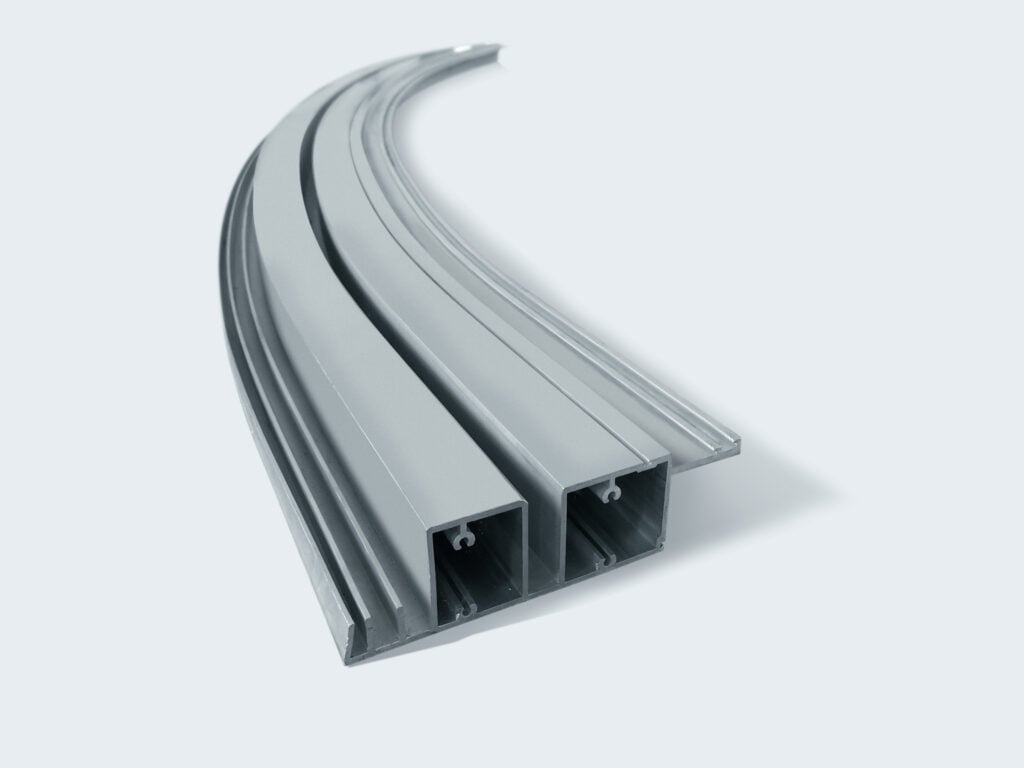

Гибка алюминиевых профилей для фасадных систем (витражного остекления)
Любые типы алюминиевых элементов для фасадных и витражных конструкций поддаются гибочной обработке.
Профили для фасадных систем обычно имеют многокамерную структуру, крупное поперечное сечение и сложный контур, а также высококачественную поверхностную обработку (анодирование или порошковое окрашивание). В процессе гибки такие профили крайне чувствительны к образованию трещин, деформации сечения, а также к механическим повреждениям и царапинам на поверхности.
Методы гибки:
- Гибка с растяжением (растяжная гибка): Контролирует пружинение за счет создаваемого растягивающего усилия; подходит для фасадных профилей с малыми радиусами и сложной кривизной при строгих требованиях к внешнему виду. Онлайн-калькулятор радиуса гибки: 👉 Попробовать калькулятор
- Роликовая гибка (профилегибка): Идеально подходит для длинномерных элементов с большими радиусами; обеспечивает высокую производительность.
Требуется прецизионная гибка крупногабаритных и многокамерных фасадных профилей? Узнайте больше про профессиональное оборудование и технологии гибки с растяжением (растяжной гибки), обеспечивающие идеальный контроль пружинения и сохранность защитно-декоративного покрытия.
💡 Экспертный совет: Для сложных фасадных элементов с малым радиусом метод гибки с растяжением минимизирует внутренние напряжения и полностью исключает образование гофр и деформацию внутренних камер.
Применение гибки алюминиевого профиля для гибких конвейерных систем
Оборудование PBA для гибки алюминиевого профиля широко применяется при производстве гибких конвейерных систем. Горизонтальные повороты обычно формируются путем соединения двух согнутых половин профиля с помощью высокоточных зажимов. Для вертикальных участков и скользящих поворотов гибка выполняется из единого цельного профиля, что обеспечивает высокую прочность и плавность перемещения.
Благодаря профилегибочным станкам PBA реализация сложных трасс и конфигураций становится простой задачей, значительно расширяя свободу проектирования и повышая эффективность работы оборудования.

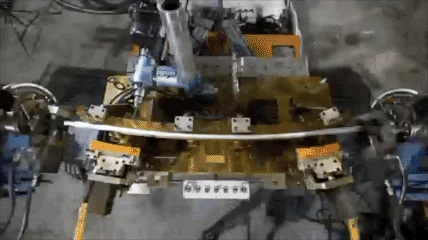

Гибка с растяжением и роликовая гибка для автомобильной промышленности
Гибка с растяжением (растяжная гибка) — это высокоточный процесс формообразования, широко применяемый в автомобилестроении для создания сложных трехмерных изгибов алюминиевых профилей. Данный метод обеспечивает идеально гладкую поверхность без образования складок и сминания, что делает его идеальным решением для производства элементов внешнего декора (молдингов), оконных рам, автомобильных рейлингов (багажников на крышу) и деталей бампера.
Performance of Bending Aluminum Profiles
Два ключевых фактора определяют технологические свойства алюминиевых профилей при гибке:
- Легирующие элементы алюминиевых сплавов
Способность алюминиевых профилей к гибке в первую очередь зависит от их микроструктуры и содержания легирующих элементов. В целом, добавление легирующих элементов значительно повышает прочность и твердость алюминия, но одновременно делает его более хрупким, что затрудняет процесс гибки. Поэтому крайне важно подбирать оптимальный уровень прочности и твердости исходя из конкретных требований к применению изделия.
Совет: Вы можете ознакомиться с составом распространенных марок алюминиевых сплавов. - Состояние термообработки
Пластичность алюминиевых профилей при гибке также напрямую связана с состоянием их термообработки и поверхностной обработкой. Термическая обработка изменяет структуру зерен и напряженное состояние металла, повышая его деформируемость. К основным видам термообработки относятся отжиг, закалка на твердый раствор (сольвус) и старение, которые способны существенно улучшить показатели гибки. Поверхностная обработка, такая как порошковая окраска, анодирование и электрофорезное покрытие, обычно повышает коррозионную стойкость и твердость поверхности, но оказывает незначительное влияние на гибочные свойства, которым в большинстве случаев можно пренебречь.
Совет: Для деталей со сложным минимальным радиусом гибки корректировка состояния термообработки может существенно облегчить процесс.
Читать далее:
- Серия 7xxx (Сплавы алюминий-цинк): Обладают высочайшей прочностью и твердостью, подходят для применения в аэрокосмической отрасли, но требуют высокой осторожности при гибке из-за пониженной пластичности.
- Серия 1xxx (Технически чистый алюминий): Отличается высокой коррозионной стойкостью и превосходной пластичностью. Эти сплавы идеальны для применения там, где требуется минимальная прочность и максимальная гибкость.
- Серия 3xxx (Сплавы алюминий-марганец): Обладают хорошей коррозионной стойкостью и умеренной прочностью, что делает их отличным выбором для кровельных материалов, облицовки и других архитектурных решений.
- Серия 5xxx (Сплавы алюминий-магний): Высокая прочность и стойкость к коррозии делают эти сплавы идеальными для судостроения и автомобильной промышленности. Они также демонстрируют хорошие показатели гибки, особенно в отожженном состоянии.
- Серия 6xxx (Сплавы алюминий-магний-кремний): Универсальные сплавы с оптимальным балансом прочности, коррозионной стойкости и отличной обрабатываемости. Широко применяются в строительстве и транспортном машиностроении.
Распространенные алюминиевые сплавы, используемые для гибки
К наиболее часто используемым алюминиевым сплавам относятся:
Чаще всего применяются алюминиевые сплавы марок 6063, 6061 и др., прошедшие термообработку до состояния T5 или T6 для повышения механических свойств профилей. Эти сплавы широко используются в различных отраслях промышленности, включая:
- Строительная отрасль: Двери, окна, фасадные остекления (витражи), оранжереи (зимние сады), перила и ограждения, тентовые конструкции, перегородки и т. д.
- Транспортное машиностроение: Автомобильные рамы, вагоны поездов, детали аэрокосмической техники, велосипедные рамы и т. д.
- Электроника и электротехника: Радиаторы охлаждения, кабельные лотки, корпуса электронных устройств и т. д.
- Машиностроение: Промышленные каркасы, опоры конвейерных линий, стойки для инструмента и оборудования и т. д.
- Потребительские товары: Мебель, бытовая техника, спортивный инвентарь, осветительное оборудование и т. д.
Технологии и методы гибки алюминия
Существуют различные формы процессов гибки алюминия, которые классифицируются по двум основным признакам:
Температура гибки
Процесс гибки при комнатной температуре называется холодной гибкой; он не требует дополнительного нагрева материала.
Гибка, выполняемая при нагреве металла до определенной высокой температуры, называется горячей гибкой. Для этого процесса обычно требуется нагрев металла выше температуры его пластической деформации.
Из-за ограниченной пластичности алюминиевых профилей при комнатной температуре холодная гибка сложной формы с малыми радиусами может вызывать затруднения. Горячая гибка, напротив, подходит для более широкого спектра материалов и позволяет легко получать изгибы с меньшими радиусами.
Ключевой момент: Холодная гибка является наиболее предпочтительным методом гибки алюминия благодаря широкой сфере применения и высокой стабильности процесса формообразования.
Методы гибки
Существуют различные механические принципы гибки алюминия, среди которых наиболее распространенными являются роликовая гибка (профилегибка) и гибка с растяжением (растяжная гибка). На самом деле существует множество других методов формообразования алюминиевых деталей, включая следующие 8 процессов гибки:
- Гибка штоком / толкателем (Ram Bending)
- Гибка наматыванием / ротационная гибка (Rotary Draw Bending)
- Гибка обкаткой / прессованием (Compression Bending)
- Гибка свободной формы / кинематическая гибка (Free-Form Bending)
- Гибка на листогибочном прессе (Press Brake Bending)
- Гибка на гидравлическом прессе (Hydraulic Press Bending)
- Гибка на эластоформировочном / гидропрессе (Fluid Cell Press Bending)
- Ручная гибка (Hand Bending)
7 шагов гибки алюминиевого профиля
- Входной контроль материала
Проверка геометрических размеров сечения, прямолинейности профиля, длины заготовки и качества поверхности. Особое внимание уделяется выявлению поверхностных дефектов. - Фрезерование
Для рам с обратным Т-образным профилем перед гибкой выполняется фрезерование сечения, чтобы гарантировать соответствие чертежным размерам после завершения гибки. - Предварительная гибка (пробный гиб)
Проведение тестовой гибки на станках с ЧПУ для достижения требуемой предварительной формы:- Профилегибочные (роликовые) станки с ЧПУ: Задаются параметры роликовой гибки или импортируются чертежи. Настройка выполняется с учетом пружинения материала. Для станков серии PBA система ЧПУ автоматически рассчитывает коэффициенты компенсации на основе фактического радиуса, обеспечивая высокую эффективность.
- Растяжные гибочные станки с ЧПУ: Используются гибочные оснастки и зажимы для предварительного растяжения заготовок с контролем таких параметров, как усилие растяжения и углы гиба.
- Подгонка и правка (триминг)
Контроль плоскостности и углов обеих поверхностей на соответствие техническим условиям. При гибке с растяжением предварительный гиб помогает точной настройке величины радиуса (R) для получения идеальной формы. - Контроль после предварительной гибки
Проверка плоскостности, углов и ширины поперечного сечения профиля для подтверждения соответствия спецификации. - Серийное производство
Переход к серийному производству с использованием технологических параметров, отработанных на этапе пробной гибки. - Финальный (приемочный) контроль
Использование контрольных шаблонов, штангенциркулей и щупов для проверки соответствия готовых изделий техническим требованиям и чертежам заказчика.
Ищете высокоточное решение для автоматизации всех этапов гибки? Ознакомьтесь с полным каталогом современного оборудования на нашем сайте: Станки для гибки алюминиевого профиля с ЧПУ. Интеллектуальный расчет компенсации пружинения гарантирует 100% повторяемость деталей в серийном производстве.
💡 Рекомендация: Автоматический расчет коэффициентов компенсации в ЧПУ-системах PBA позволяет сократить время на пробную гибку и снизить расход материала при отладке процесса.
Заключение
Алюминиевые профили обладают отличной технологичностью при гибке, однако их конкретные гибочные свойства зависят от таких факторов, как химический состав сплава, микроструктура, состояние поверхности и режим термообработки. При проектировании и выполнении гибки алюминиевого профиля крайне важно правильно подобрать материал с учетом специфики применения и требований к технологическому процессу. Глубокое понимание технологий гибки алюминия гарантирует высокое качество формообразования и надежность готовых изделий.
