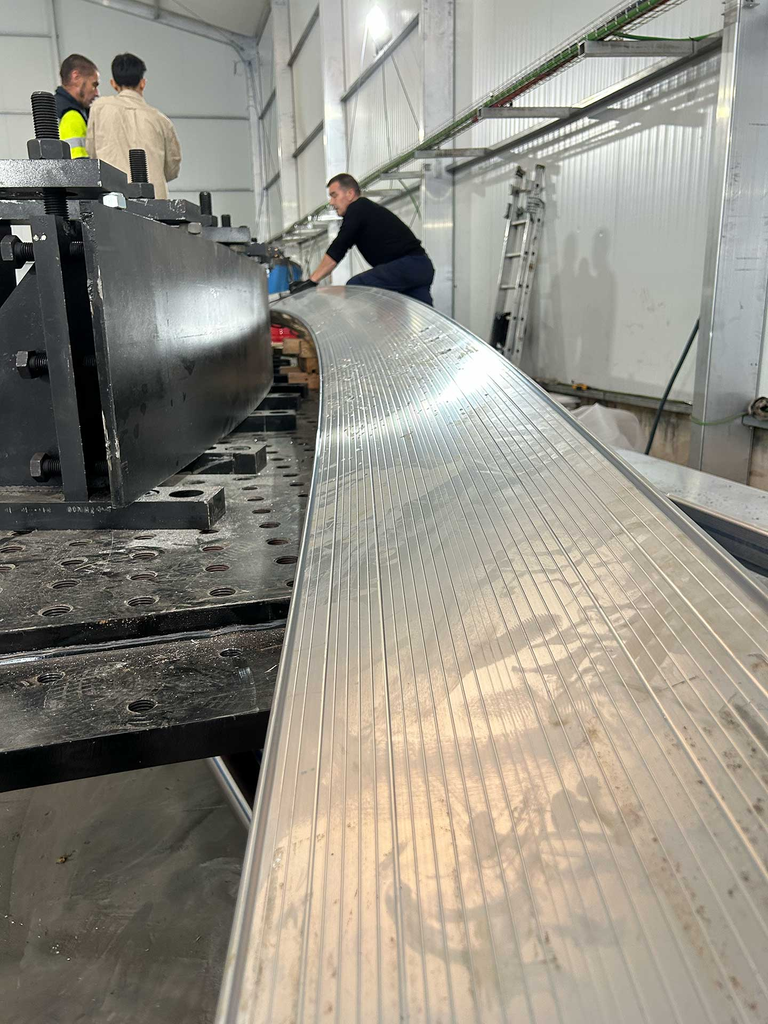

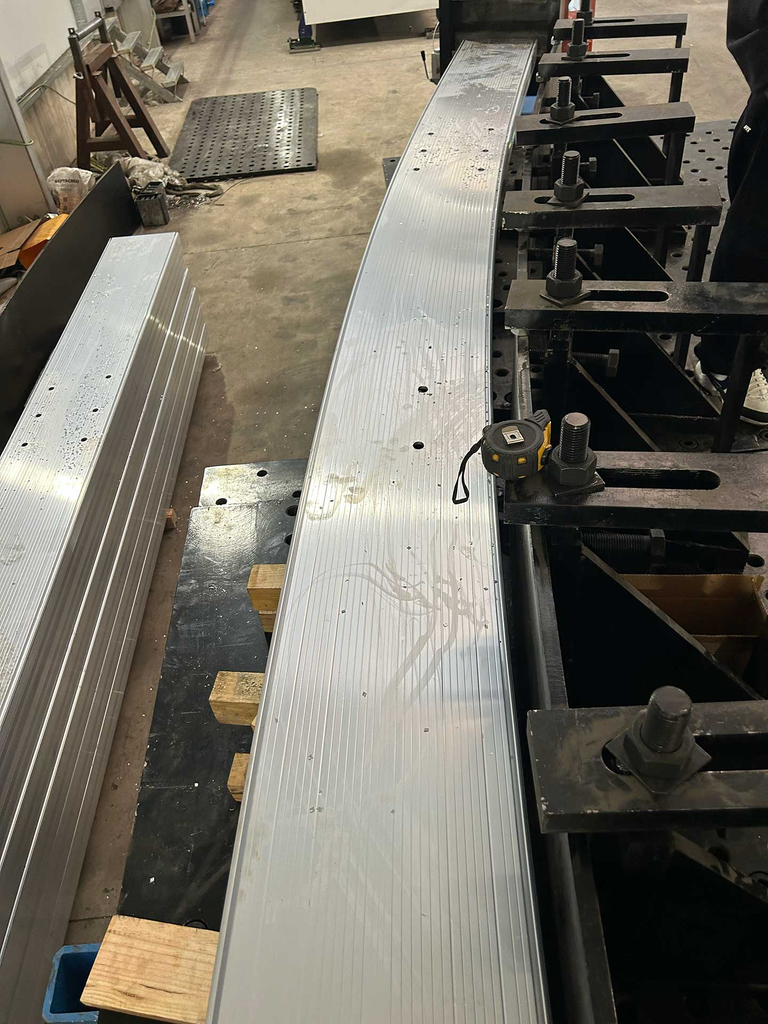

Процесс гибки растяжением (Stretch Forming) для каркасов палаток заключается в одновременном приложении продольного растяжения и изгибающего момента к обоим концам профиля. Алюминиевый профиль для палаток натягивается и огибает формообразующую матрицу (пуансон). Это позволяет эффективно снизить упругий отскок (пружинение) и повысить точность контура, что особенно подходит для формообразования профилей с небольшими деформациями и большими радиусами кривизны.
Алюминиевые профили для палаток часто имеют большое поперечное сечение, что требует тщательного подбора метода гибки. Для профилей шириной более 200 мм использование гибочно-обтяжного станка (Stretch Forming Machine) гарантирует высокую точность и минимизирует деформацию и пружинение. Для профилей шириной менее 200 мм подходящим выбором является профилегибочный станок (валковый профилегиб). При этом ключевую роль играет состояние материала: как правило, для гибки идеально подходят алюминиевые профили в закаленном состоянии T4 или T5, так как их умеренная твердость помогает уменьшить пружинение и сохранить заданную форму.
Подбираете эффективное оборудование для формовки профильных труб и сечений различной ширины? Узнайте больше про технологические особенности, которые включает профессиональная гибка алюминиевых труб и профилей на специализированных профилегибочных и обтяжных станках.
💡 Экспертный совет: Учет состояния сплава (T4/T5) и правильный выбор между обтяжкой и валковой гибкой позволяют минимизировать пружинение и добиться высокой точности контура даже на трубчатых профилях большого сечения.
Требуется высокая точность при формообразовании крупногабаритных профилей без использования наполнителей? Изучите подробнее промышленное оборудование и процессы гибки алюминиевых профилей растяжением, гарантирующие идеальную геометрическую точность и отсутствие волнистости на стенках.
💡 Экспертный совет: Равномерное продольное растяжение перед изгибом смещает нейтральную ось профиля, что полностью устраняет деформации сжатия и предотвращает образование складок даже на сверхшироких сечениях.

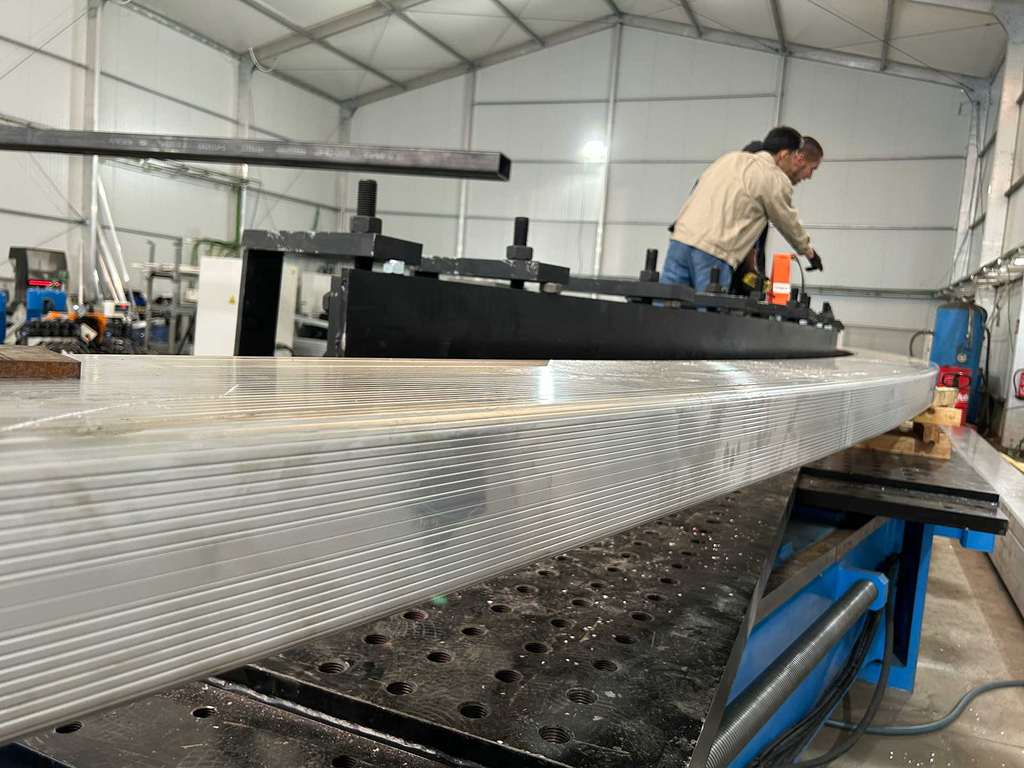

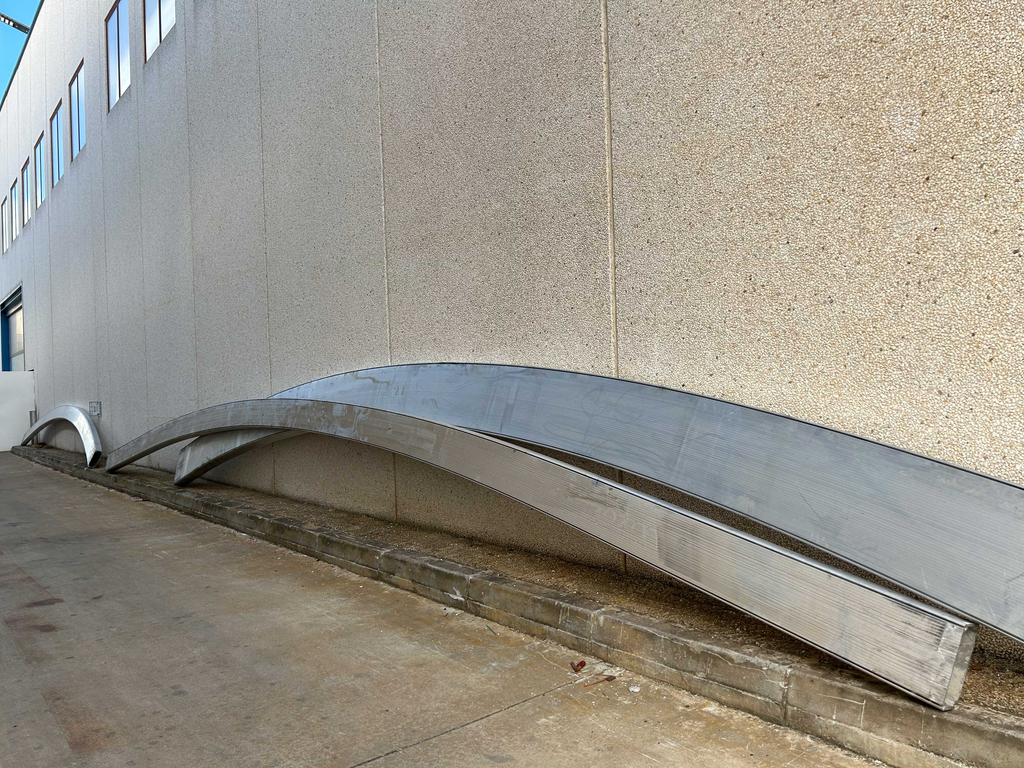

Гибочно-обтяжные станки обеспечивают превосходный контроль формы профилей для палаток и изогнутых кровельных конструкций, предотвращая образование поверхностных складок и внутренних утяжин. Данный метод особенно эффективен для крупногабаритных алюминиевых профилей с переменным радиусом, обеспечивая стабильность геометрии и снижая необходимость последующей ручной доводки. В отличие от них, профилегибочные станки (валковая гибка алюминиевого профиля) обладают более высокой производительностью при обработке малых сечений, но уступают в точности.

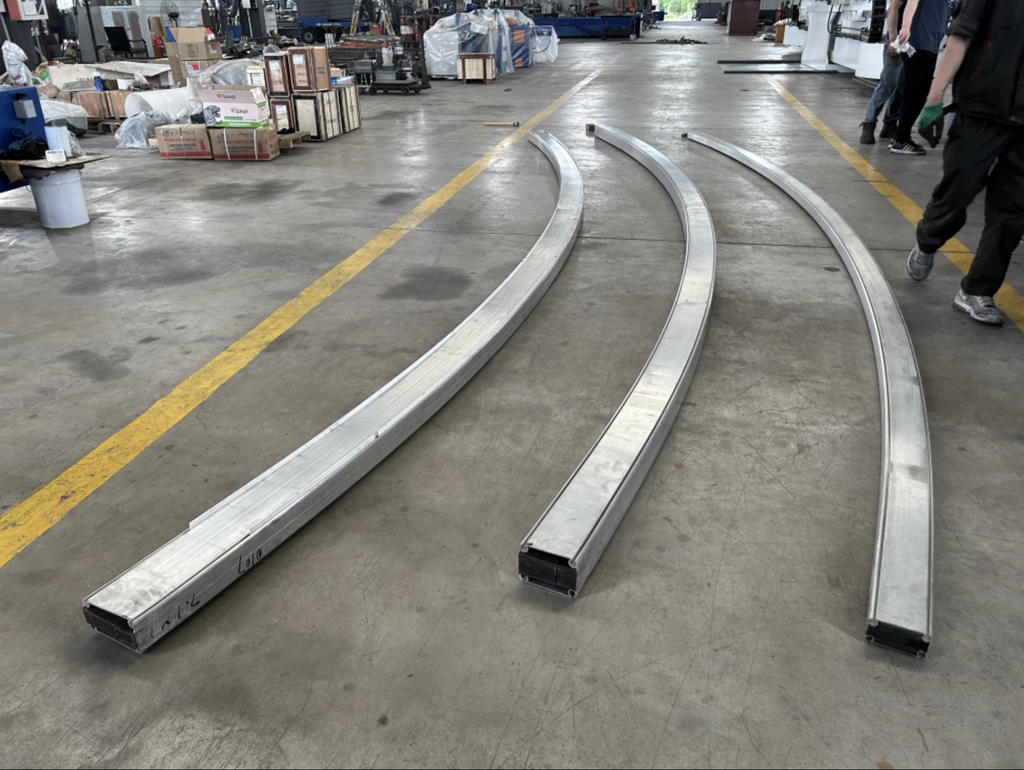

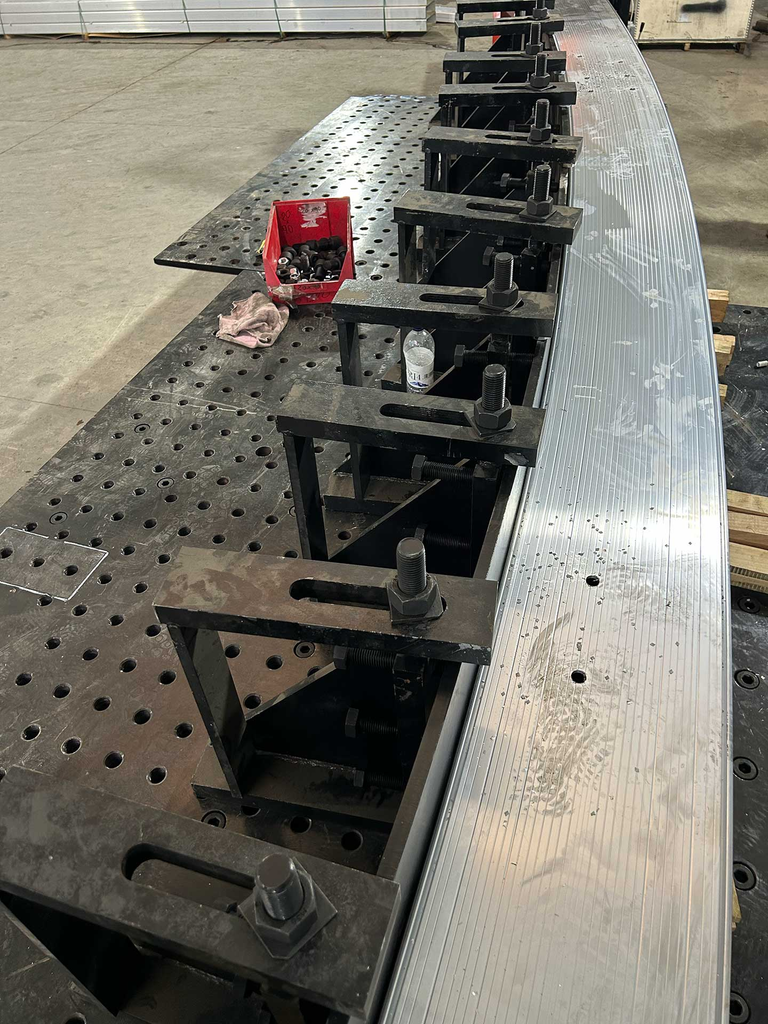

В процессе гибки алюминиевого профиля для изогнутых каркасов палаток могут возникать такие проблемы, как отклонение формы, дефекты поверхности, скручивание и отклонение от вертикальности. Отклонение формы, часто вызываемое неравномерной твердостью или пружинением, устраняется путем оптимизации кривизны матрицы и регулировки натяжения. Дефекты поверхности могут быть следствием чрезмерного усилия, конструктивных особенностей профиля или зазора матрицы, что требует точной настройки параметров. Скручивание минимизируется за счет увеличения натяжения и модификации опорной части матрицы. Отклонение от вертикальности компенсируется соответствующими технологическими приемами. Например, применяется гибочная матрица (состоящая из стальной пластины, согнутой по заданному радиусу, и оснастки; для изделий с малым радиусом гиба сбоку профиля добавляется накладка из полимерного материала для предотвращения образования складок).
При расчете длины заготовки алюминиевого профиля необходимо полностью учитывать такие факторы, как длина готовой детали, удлинение по кривизне матрицы, длина зажима в патронах оборудования и технологический зазор между зажимами и матрицей. При условии полного выполнения требований к формообразованию профиля следует минимизировать технологический припуск для снижения себестоимости.
Хотите подобрать оптимальное оборудование для формообразования сложных пространственных конструкций? Перейдите в каталог и изучите современные станки для гибки алюминиевого профиля, обеспечивающие прецизионную точность радиусов и стабильное качество серийного производства.
💡 Экспертный совет: Выбор специализированного гибочного оборудования с учетом геометрии сечения и состояния сплава позволяет свести к минимуму процент брака и исключить ручную доводку готовых деталей.
Почему в каркасах тентовых конструкций используются алюминиевые профили, а не сталь?
В каркасных системах быстровозводимых шатров и тентов (выставочных, свадебных, промышленных и складских) алюминиевые профили (в основном сплавы 6061-T6 и 6082-T6) занимают доминирующую долю рынка.
Строго говоря, сталь в этой сфере также используется (например, оцинкованные стальные трубы в небольших складных шатрах или в капитальных стальных металлоконструкциях). Однако в сегменте модульных мобильных тентов алюминий практически полностью вытеснил сталь по следующим ключевым причинам:
1. Легкость конструкций и логистическая эффективность
В каркасных системах быстровозводимых шатров и тентов (выставочных, свадебных, промышленных и складских) алюминиевые профили (в основном сплавы 6061-T6 и 6082-T6) занимают доминирующую долю рынка. Строго говоря, сталь в этой сфере также используется (например, оцинкованные стальные трубы в небольших складных шатрах или в капитальных стальных металлоконструкциях). Однако в сегменте модульных мобильных тентов алюминий практически полностью вытеснил сталь по причине максимальной легкости и снижения затрат на транспортировку и монтаж. Плотность алюминия составляет около 2,7 г/см³, что примерно в 3 раза меньше плотности стали (около 7,85 г/см³). Модульные тенты требуют частой сборки, разборки и транспортировки. Использование алюминиевых профилей значительно снижает логистические расходы, а для монтажа требуется минимальное количество рабочих и легкое подъемное оборудование, что существенно сокращает сроки работ.
2. Высочайшая коррозионная стойкость и прочностные характеристики
Тенты постоянно находятся на открытом воздухе, подвергаясь воздействию дождя, снега, УФ-излучения и высокой влажности. На воздухе на поверхности алюминия автоматически образуется плотная защитная оксидная пленка. После анодирования или порошковой окраски профиль не подвержен ржавчине на протяжении всего срока службы, в то время как сталь при повреждении оцинкованного слоя или ЛКП быстро ржавеет, требуя высоких затрат на обслуживание. При этом прочность и вязкость алюминия полностью отвечают нагрузочным требованиям. Используемые конструкционные сплавы 6061-T6 и 6082-T6 после термообработки и искусственного старения имеют предел текучести более 240 МПа и предел прочности на разрыв до 290–310 МПа. В сочетании с продуманной геометрией экструдированного профиля (внутренние ребра жесткости) алюминиевый каркас способен выдерживать ветровые нагрузки 8–10 баллов и значительный вес снежного покрова.
3. Прецизионная экструзия и низкая совокупная стоимость владения (LCC)
Метод экструзии позволяет легко создавать алюминиевые профили со сложным внутренним сечением, несколькими внутренними камерами и двойными направляющими пазами. В профиле конструктивно формуется специальный паз, в который легко заводится кедерный кант (Keder) ПВХ-мембраны, что обеспечивает герметичность и надежность фиксации без использования громоздкого крепежа, необходимого для стальных каркасов. Хотя стоимость алюминиевого сырья выше, чем у углеродистой стали, отсутствие затрат на обслуживание, высокий процент ликвидности при утилизации (более 90%) и срок службы более 20 лет делают совокупную стоимость владения алюминиевым каркасом значительно ниже стального аналога.
Ищете эффективное решение для формообразования сложных пространственных конструкций? Узнайте подробнее, как реализуется высокоточная гибка стального и алюминиевого профиля, обеспечивающая прецизионную точность радиусов и геометрии в серийном производстве.
💡 Экспертный совет: Грамотный выбор технологии гибки с учетом механических свойств стали и алюминия позволяет полностью исключить гофрообразование и свети к минимуму ручную доводку деталей.
