Гнутый алюминиевый профиль для светодиодной ленты
Гибка алюминиевого профиля для LED-светильников
Процесс гибки алюминиевого LED-профиля
В сфере светодиодного освещения точность, дизайн и функциональность неразрывно связаны. Компания BIT не только поставляет высококачественные профилегибочные станки для алюминиевых LED-профилей (оборудование для гибки светодиодных осветительных каркасов), но и предоставляет передовую разработку оснастки и техническую поддержку процесса гибки и скручивания.

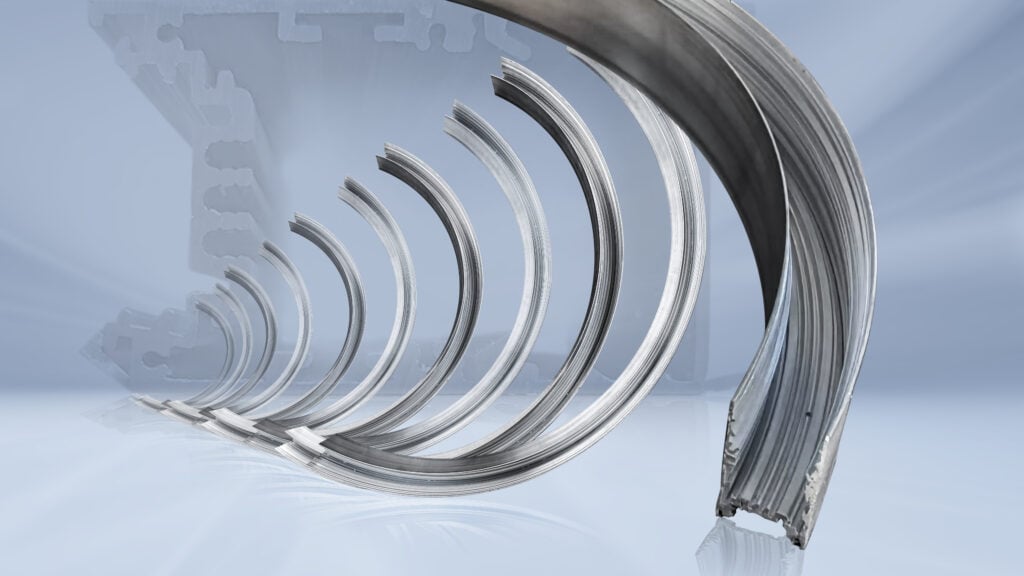

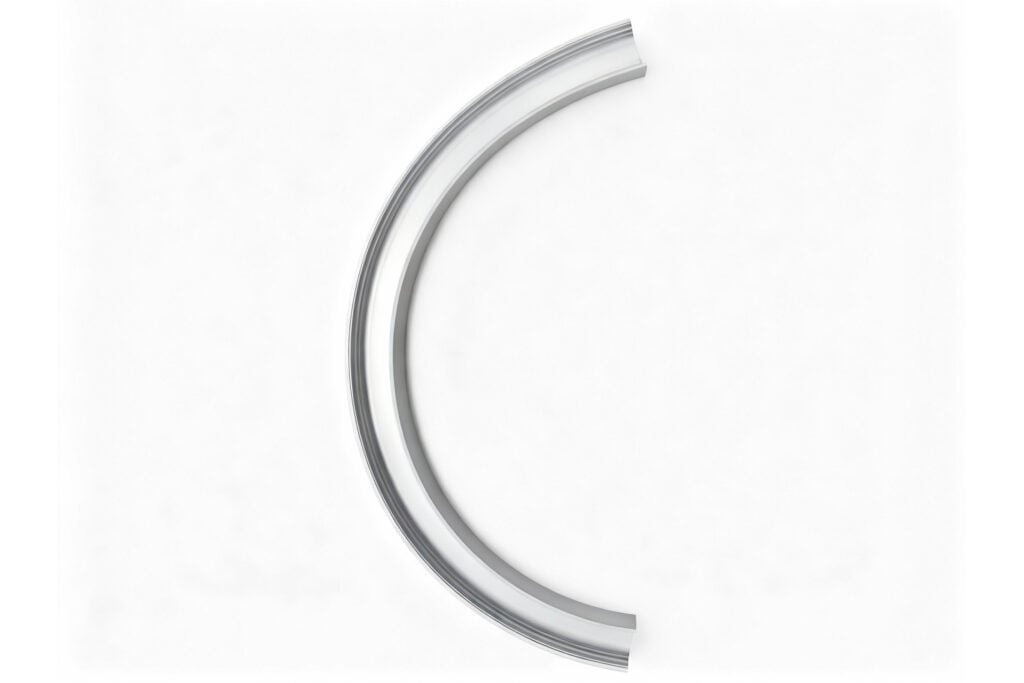

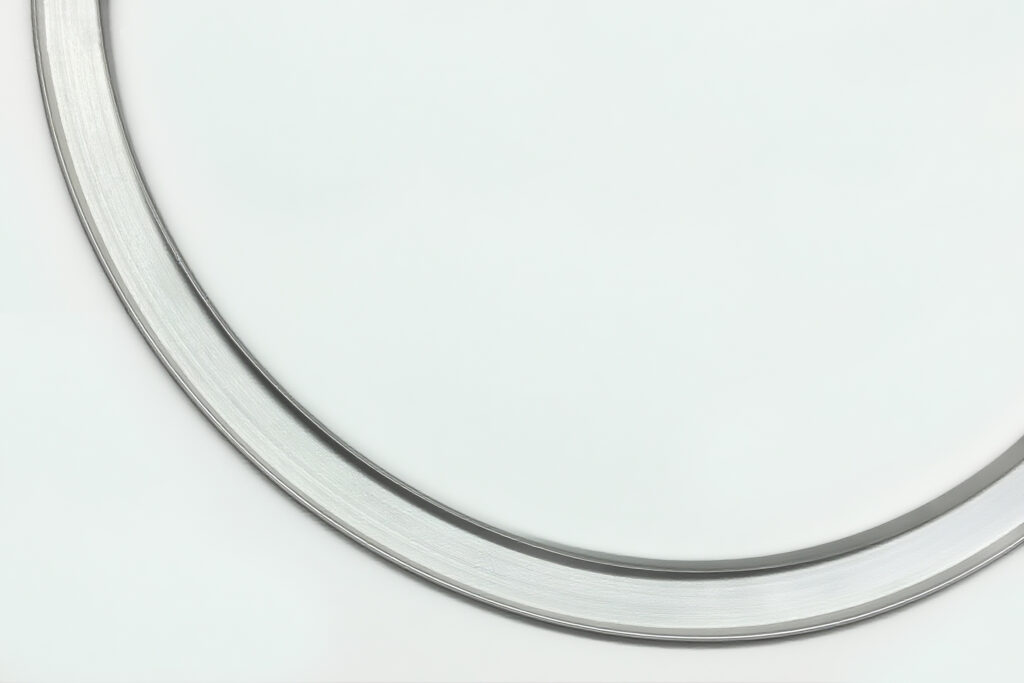

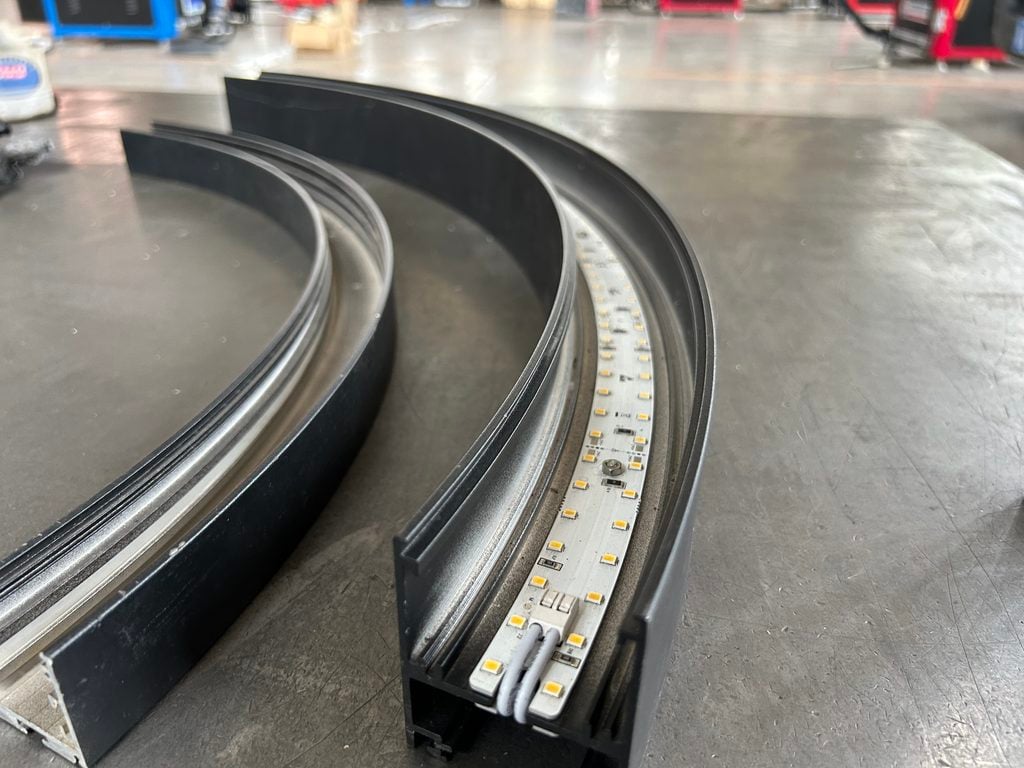

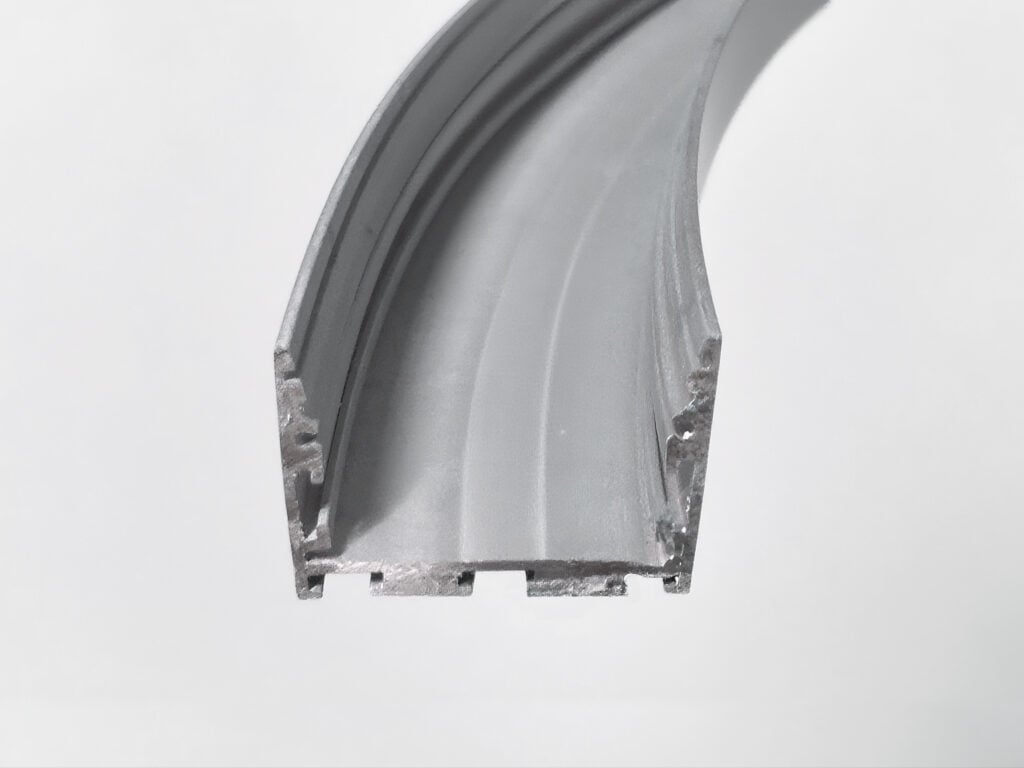

О дугообразных (гнутых) LED-профилях

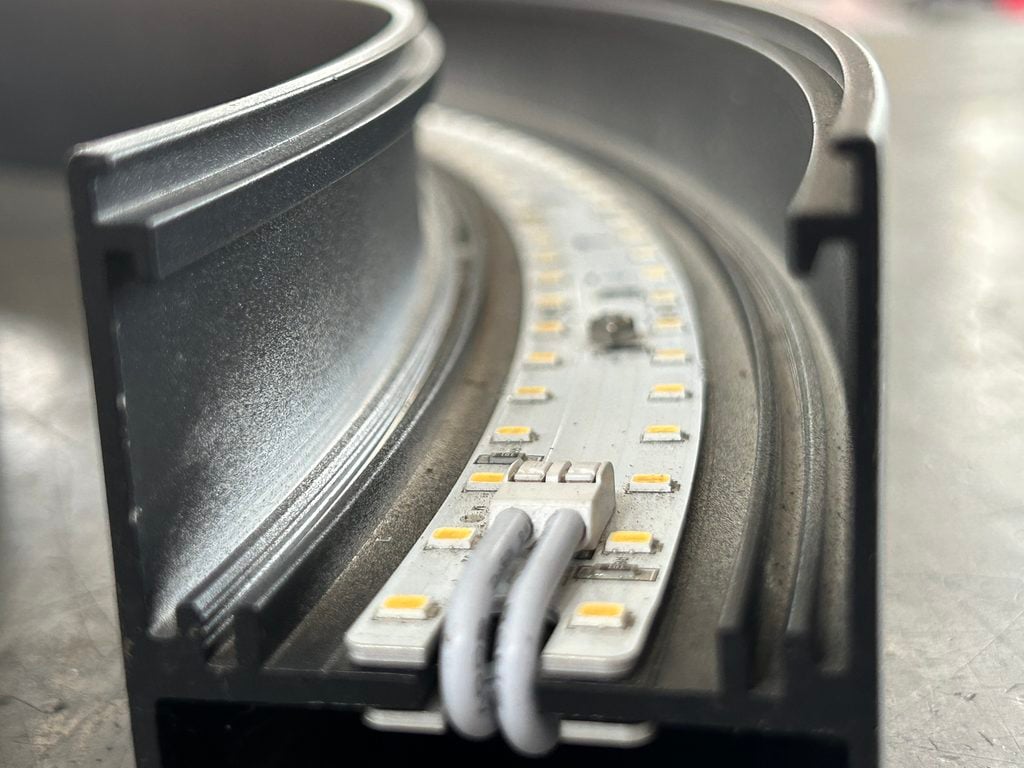

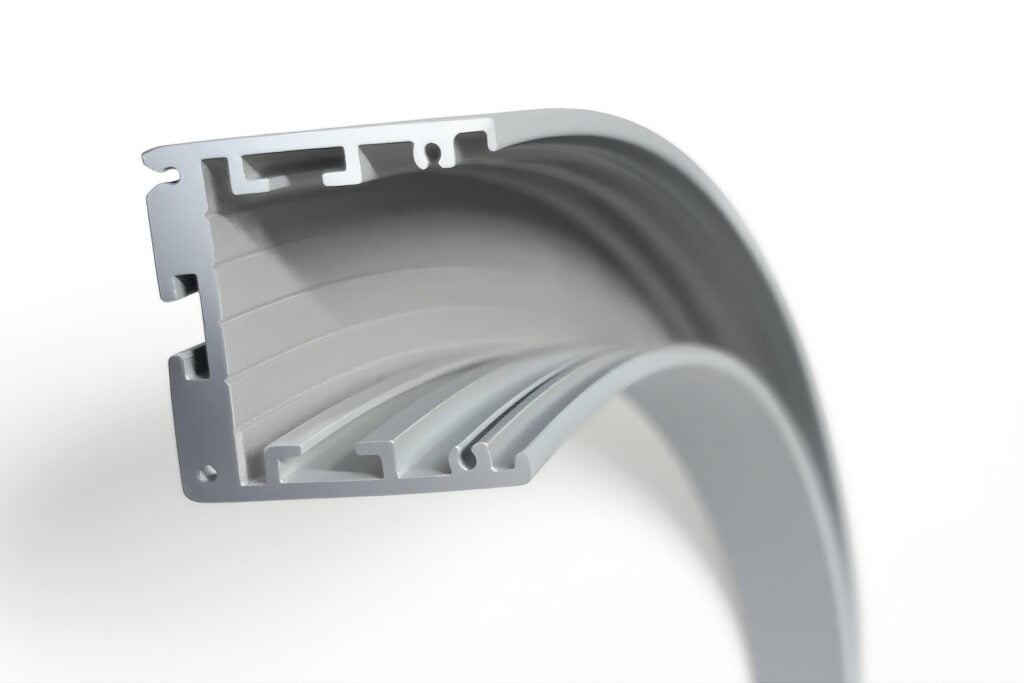

Изогнутые алюминиевые профили для светодиодной ленты предназначены для защиты и улучшения внешнего вида светодиодных лент, сохраняя при этом лаконичный дизайн. Их уникальная изогнутая форма обеспечивает плавный, бесшовный силуэт, который идеально подходит для пространств, требующих утонченного светового акцента.

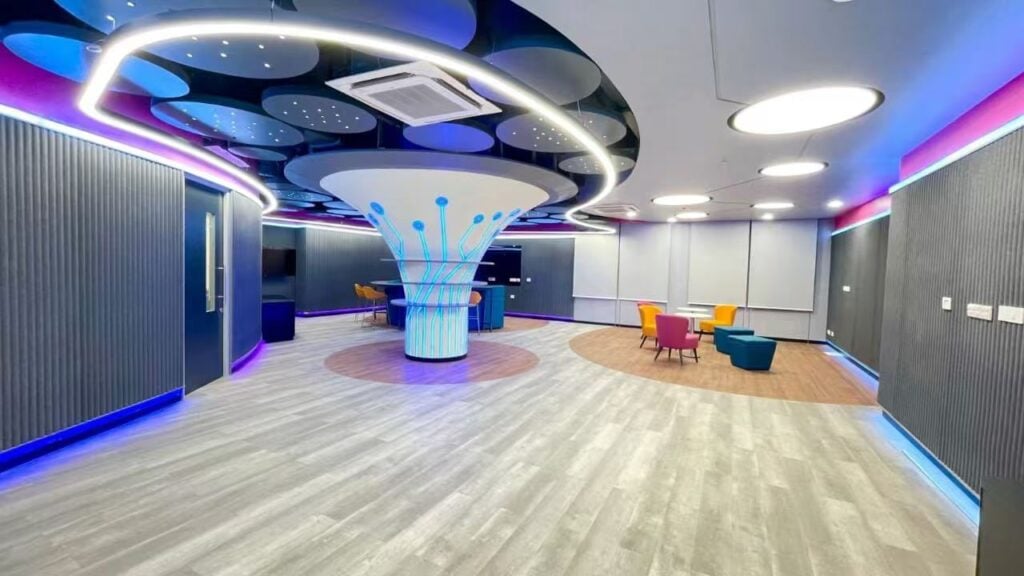

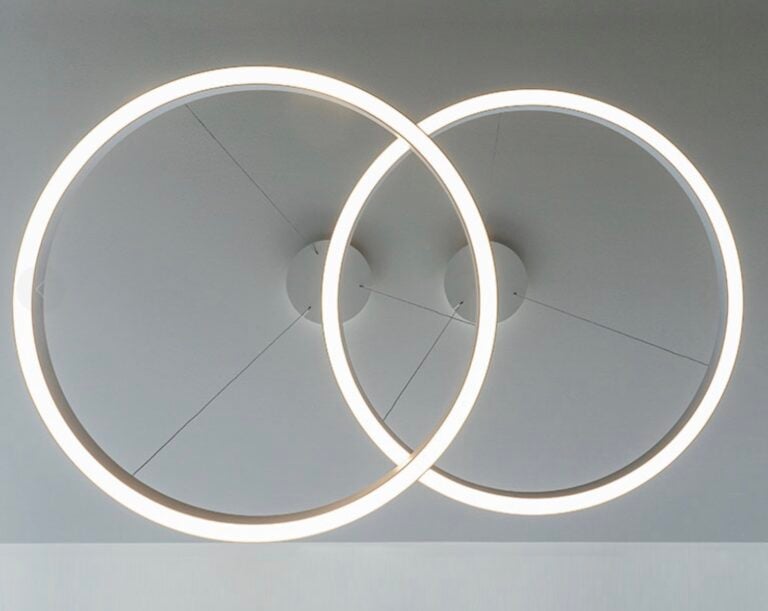

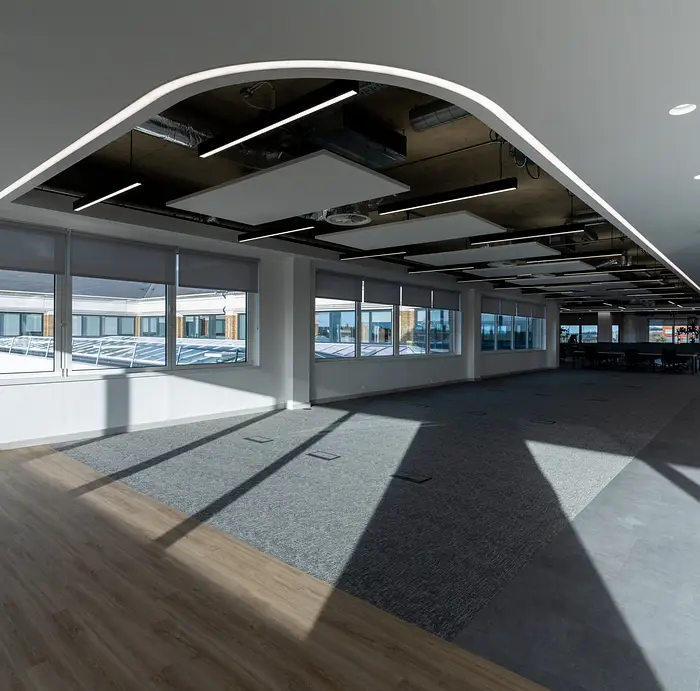

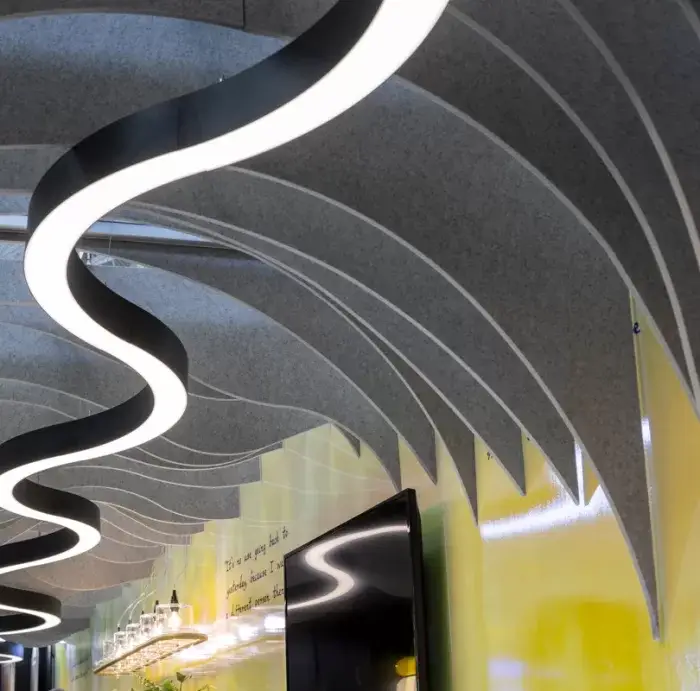

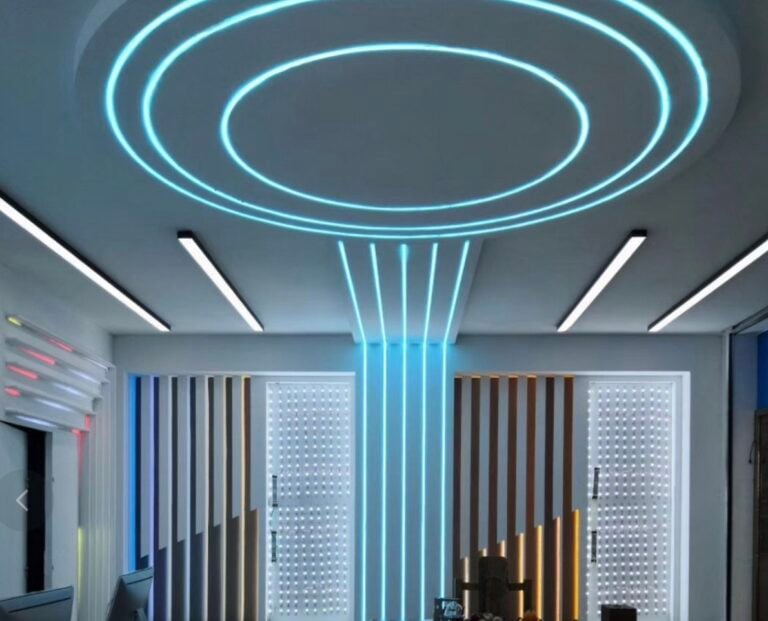

Эти профили легко поддаются формоизменению, поэтому профессиональная гибка алюминиевого профиля делает их идеальным решением для освещения изогнутых поверхностей — колонн, арок и стен. Высокая пластичность материала при обработке поддерживает самые разные дизайнерские концепции, включая нишевую, радиусную и S-образную подсветку.

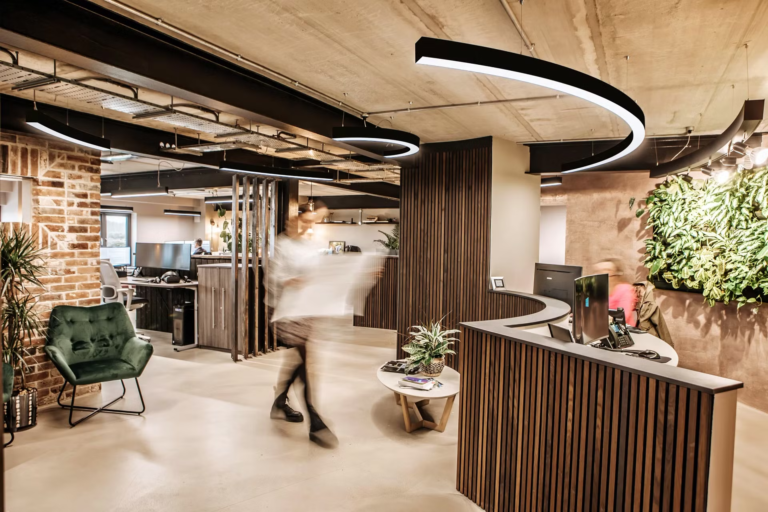

Кроме того, радиусная гибка алюминиевого профиля позволяет создавать конструктивные элементы, которые эффективно отводят тепло и продлевают срок службы светодиодных лент. Качественная гибка алюминиевого профиля отлично подходит как для внутренних, так и для наружных архитектурных проектов, открывая безграничные возможности для создания креативного освещения.

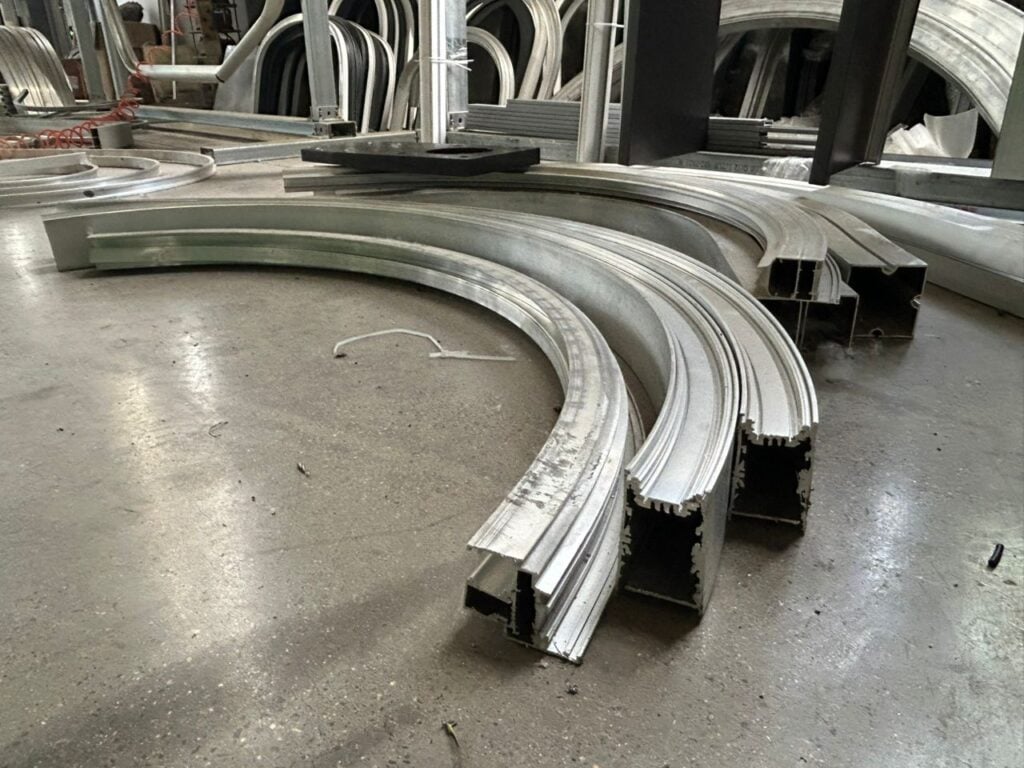

Процесс гибки
Технологический процесс, в ходе которого выполняется гибка алюминиевого профиля для LED-светильников, позволяет адаптировать форму корпуса под конкретные задачи проекта. Это дает производителям светодиодной продукции возможность создавать нестандартные формы, идеально сочетающиеся с архитектурным стилем интерьера или фасада. Точная гибка алюминиевого профиля не только улучшает эстетику, но и повышает функциональность: свет направляется именно туда, где он больше всего необходим. В зависимости от спецификации, гибка алюминиевого профиля может выполняться рассеивателем вниз, внутрь, наружу или сразу в нескольких плоскостях. Кроме того, отдельные типы профилей поддаются скручиванию (3D-станки серии PBA оснащаются специальным устройством под заказ), что расширяет границы светового дизайна.

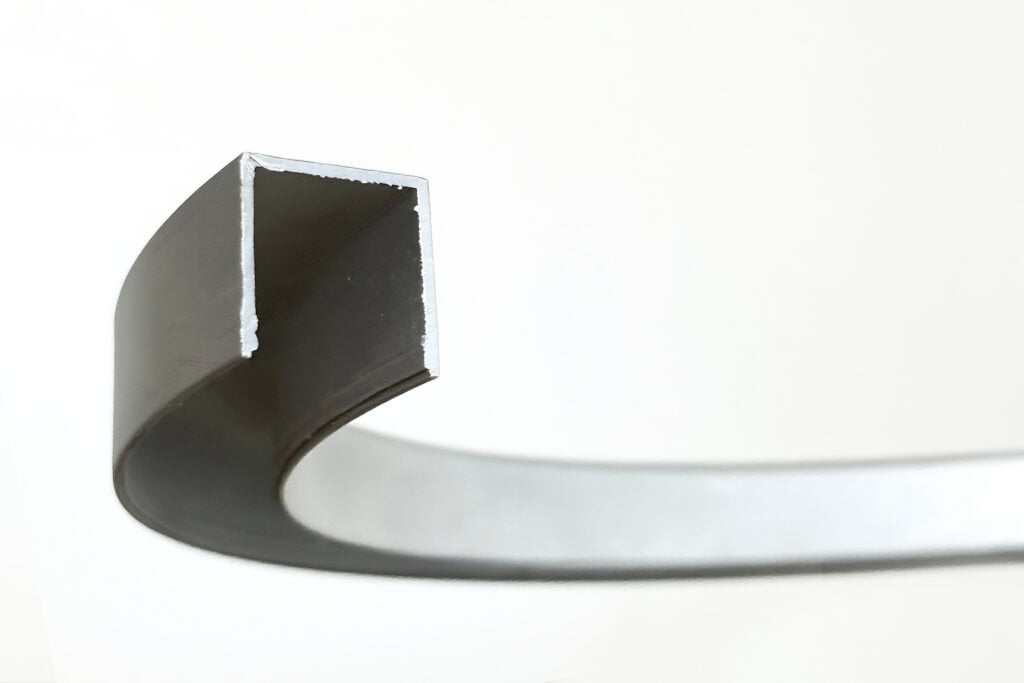

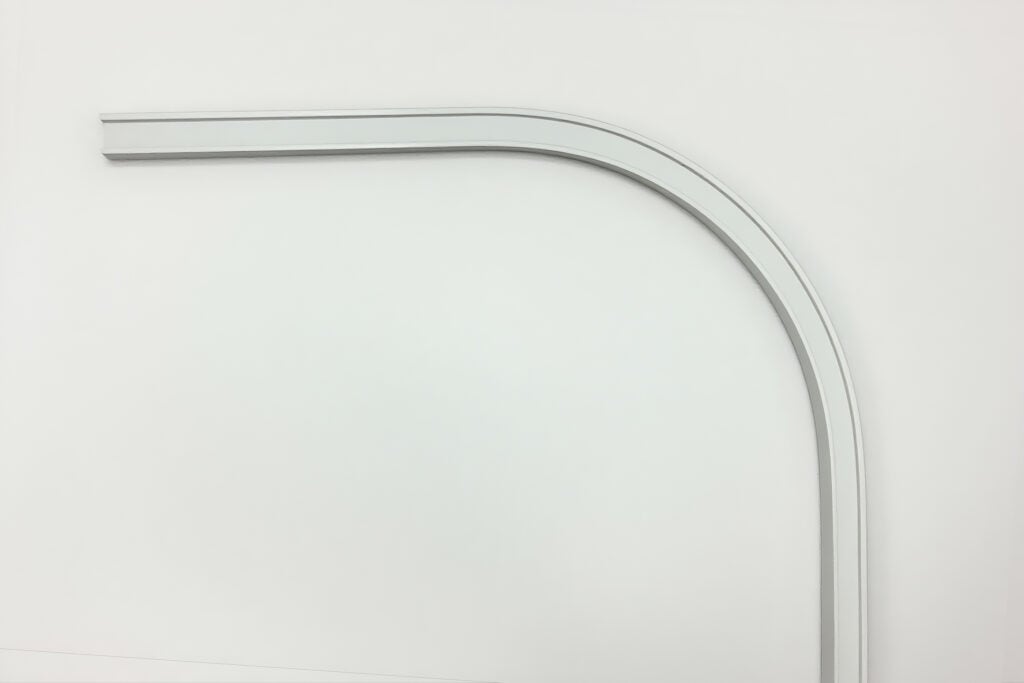

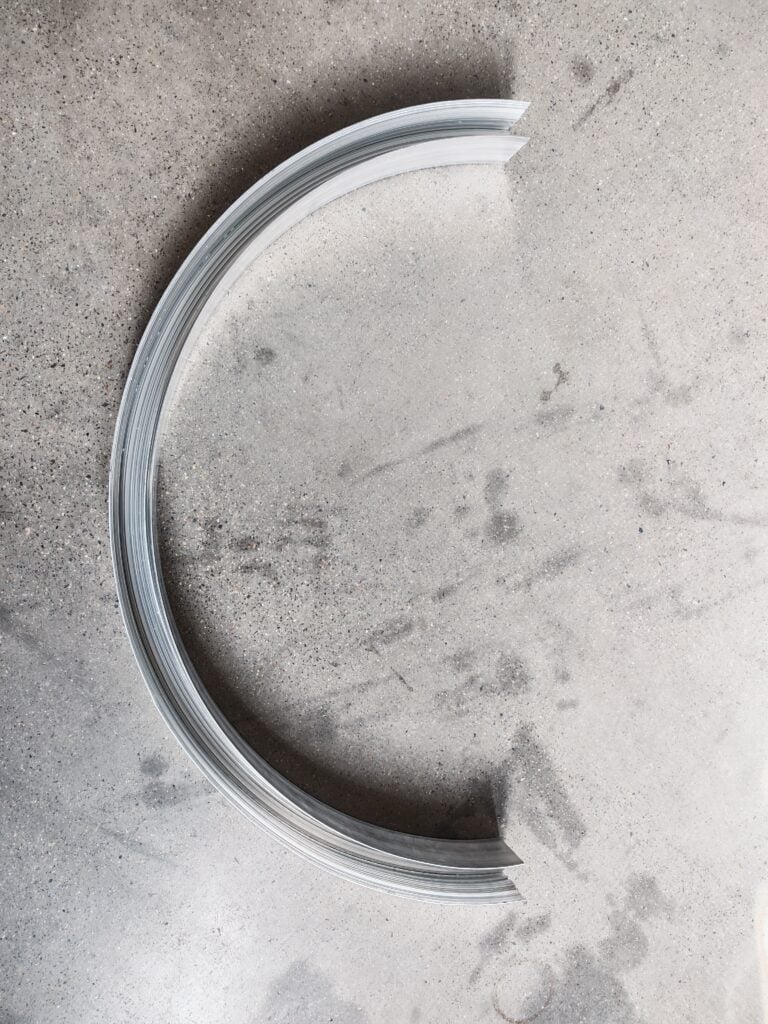

- Изгиб рассеивателем вниз (гибка по оси X-X): Специальный метод, при котором гибка алюминиевого профиля выполняется экраном вниз. Оптимально для создания мягкой и элегантной подсветки на потолках и стенах.

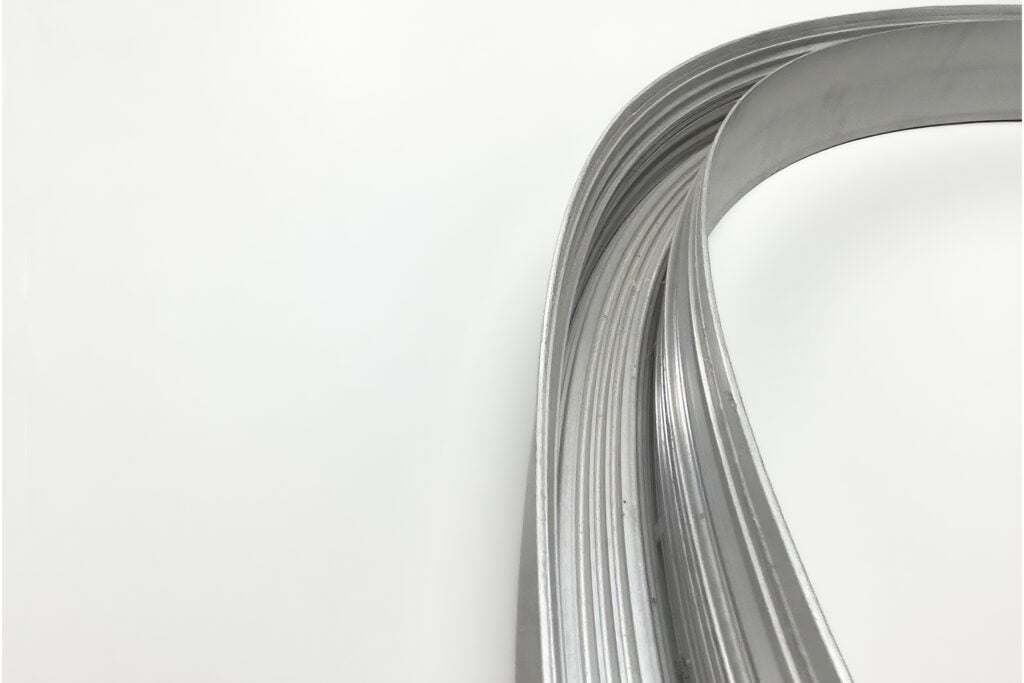

- Изгиб полкой внутрь или наружу (гибка по оси Y-Y): Направленная гибка алюминиевого профиля во внутреннюю或внешнюю сторону. Внутренний изгиб применяют для рассеянного светового потока, а внешний — для создания динамичных пространственных композиций.

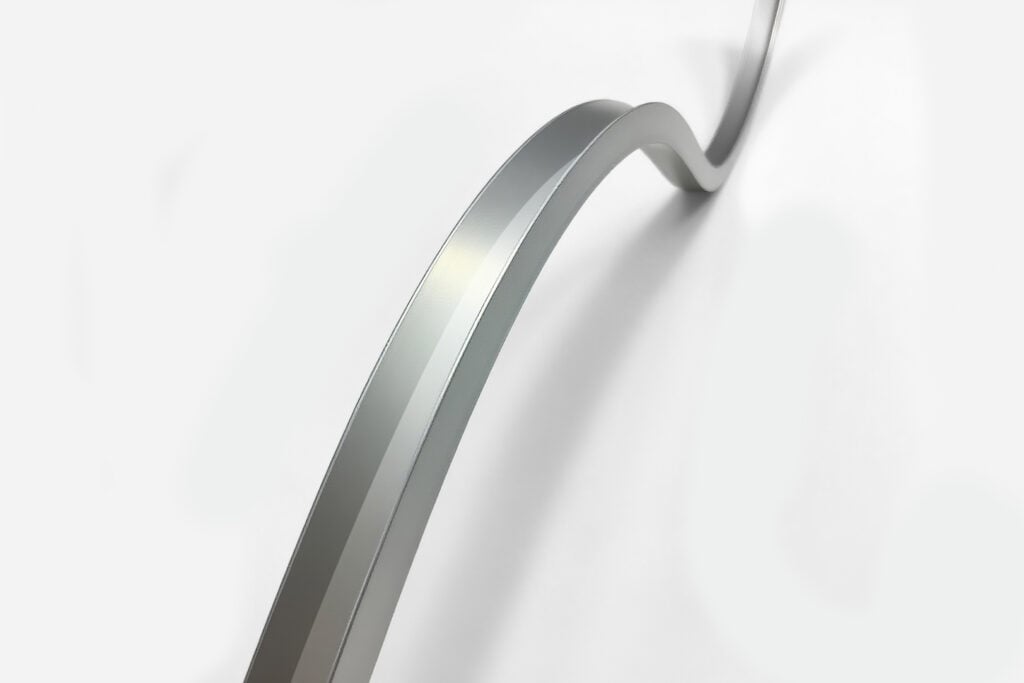

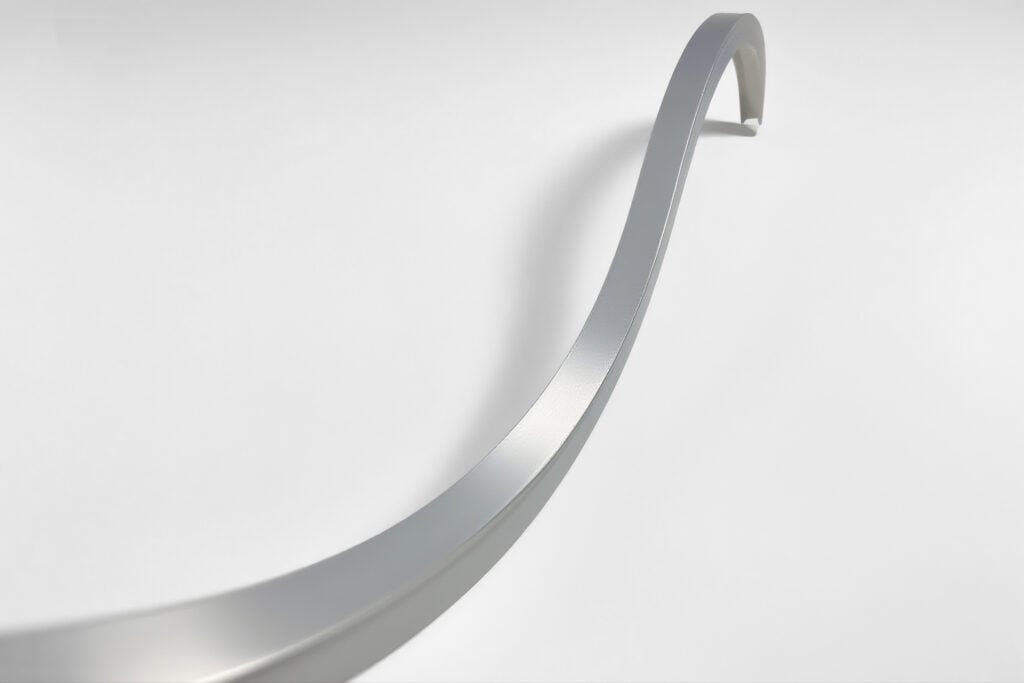

- Пространственная гибка и скручивание (гибка по оси T / Twist axis или внеосевой изгиб): Для сложных проектов требуется гибка алюминиевого профиля со скручиванием в трех плоскостях (например, для моделей PIKO-ZM или GIZA-DUO-LL). В этом случае гибка алюминиевого профиля образует спирали и сложные волны для эксклюзивных светильников.
Минимальный радиус гибки (важные детали)
Каждый из описанных выше методов, включая сложные пространственные траектории, имеет свой минимальный радиус, который определяет качественная гибка алюминиевого профиля.
Инженеры компании BIT с более чем 20-летним опытом разработки оснастки гарантируют, что гибка алюминиевого профиля будет выполненна с высочайшей точностью.
Ищете решения для реализации сложных светодиодных проектов? Узнайте, как квалифицированная гибка алюминиевого профиля на оборудовании BIT позволяет добиваться минимальных радиусов без заломов и смещения светового паза.
💡 Практическая рекомендация: Правильный расчет минимального радиуса изгиба напрямую зависит от толщины стенок и марки сплава, что исключает деформацию посадочного места под рассеиватель.
Повышение стабильности процесса гибки LED-профилей
При планировании производства LED-светильников в первую очередь необходимо учитывать, какие конструктивные особенности упрощают процесс формоизменения. Если же геометрию изменить невозможно, профессиональная гибка алюминиевого профиля требует особых технологических решений для повышения пластичности и стабильности заготовки.

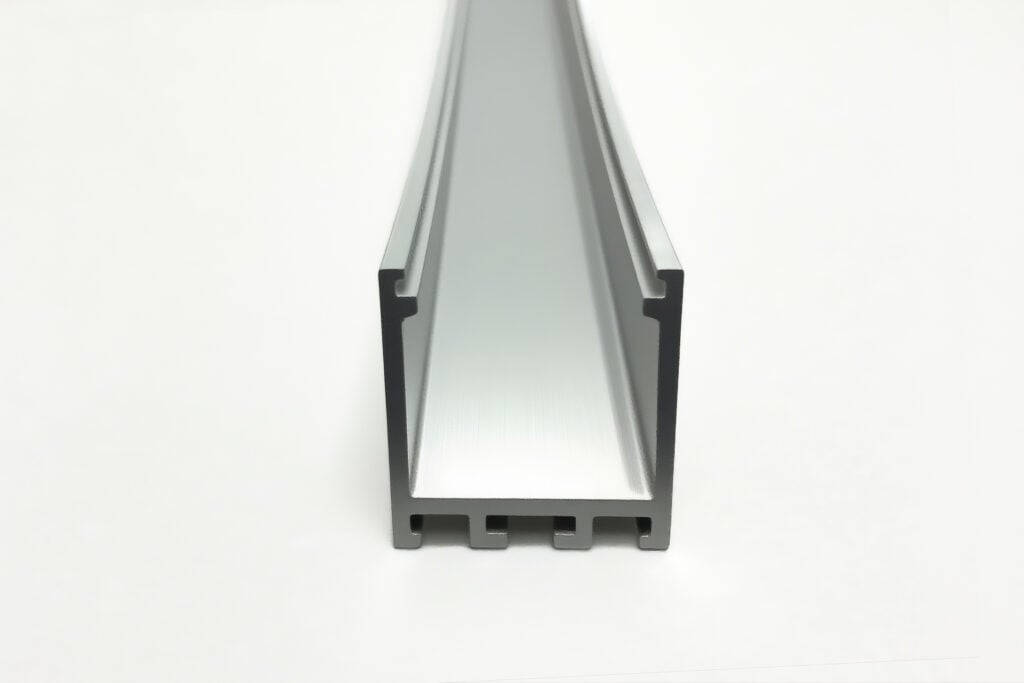

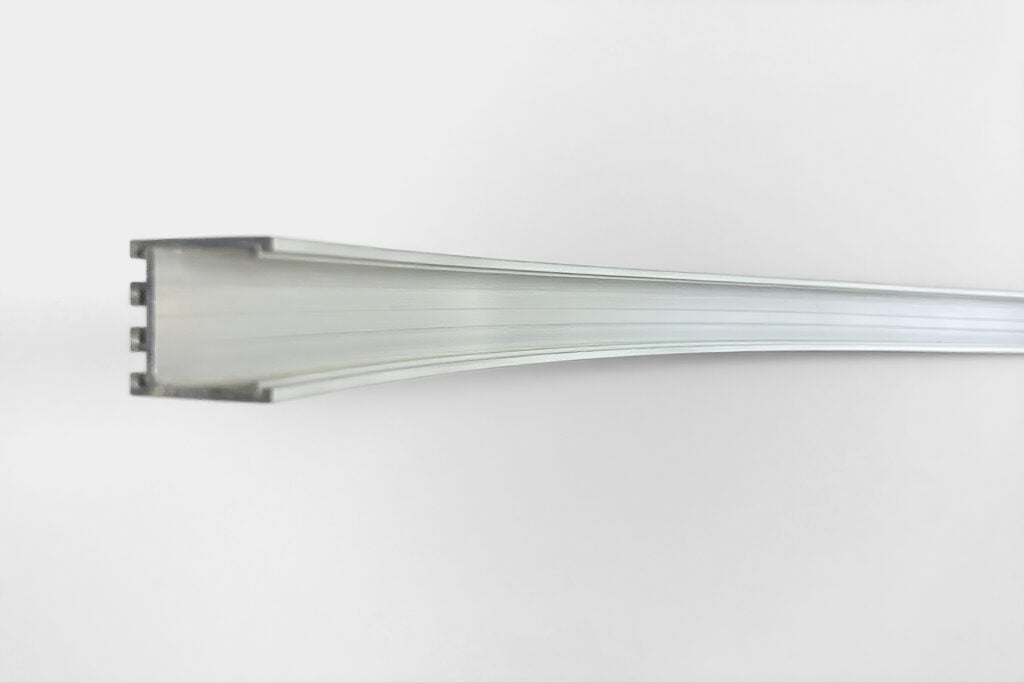

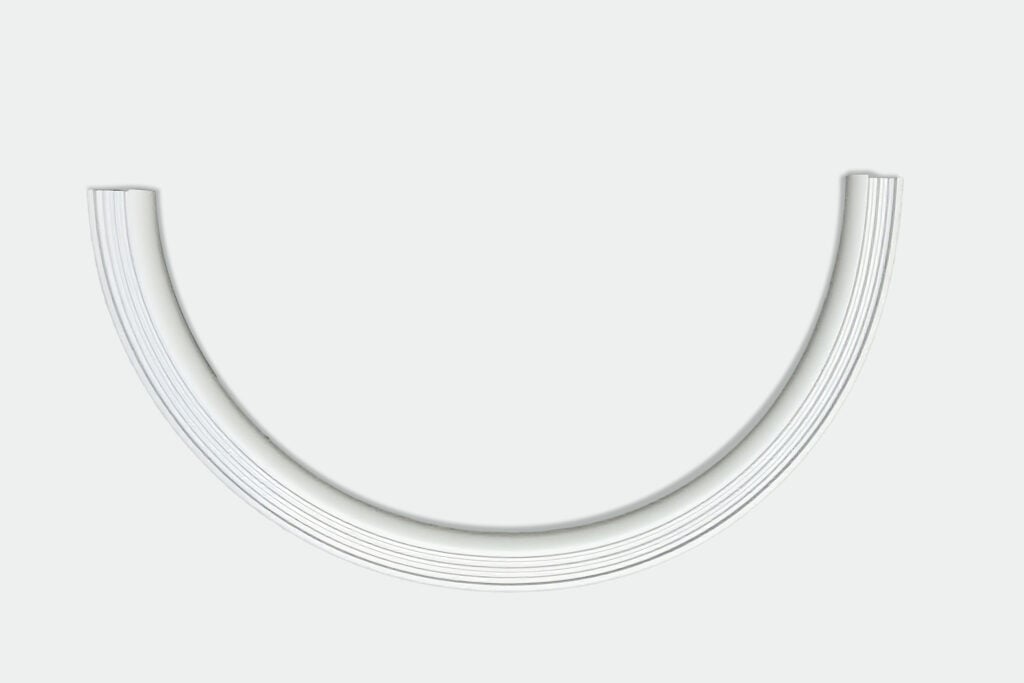

Как и другие типы асимметричных изделий, LED-профиль чаще всего представляет собой U-образный швеллер. Из-за высокой асимметрии сечения гибка алюминиевого профиля сопровождается сильными крутильными нагрузками, в результате чего боковые полки стремятся закрутиться к центральной оси паза.
Конструктивная модификация для улучшения гибкости

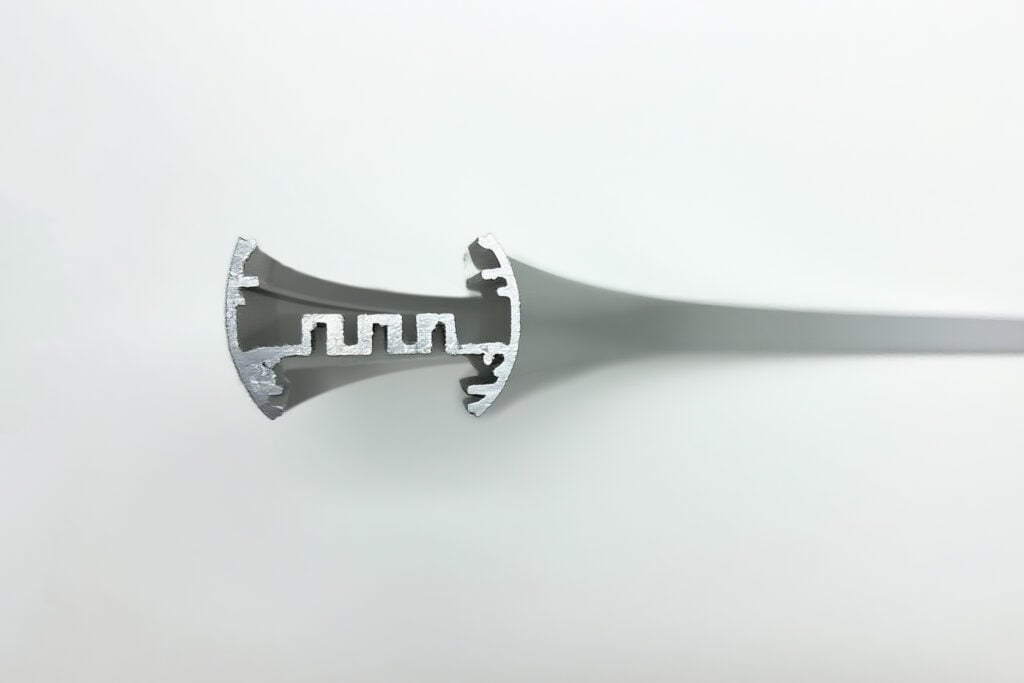

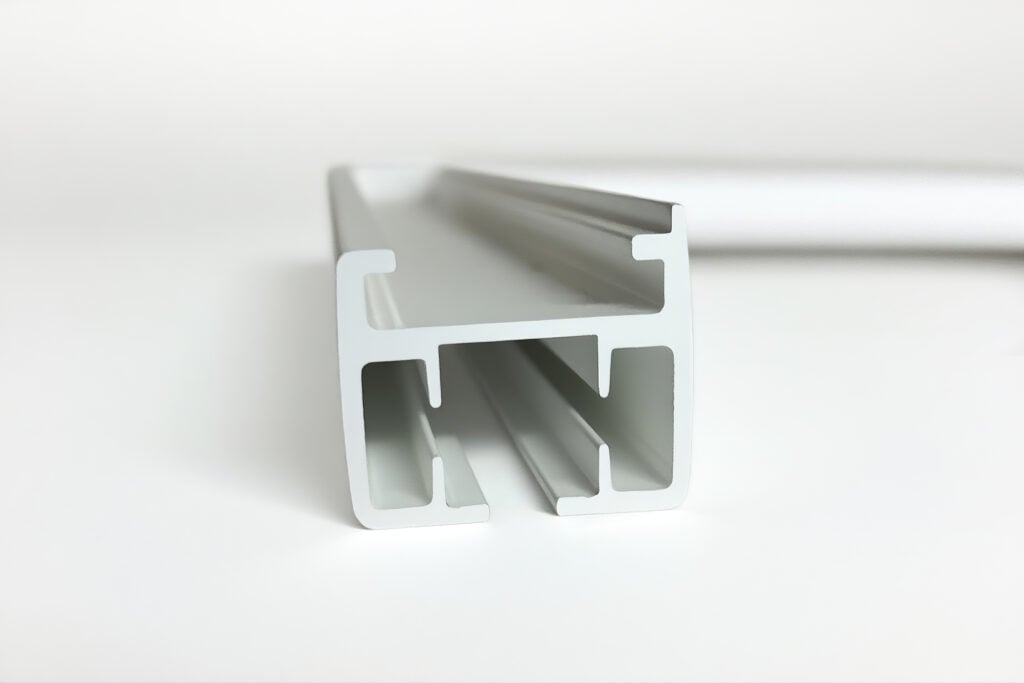

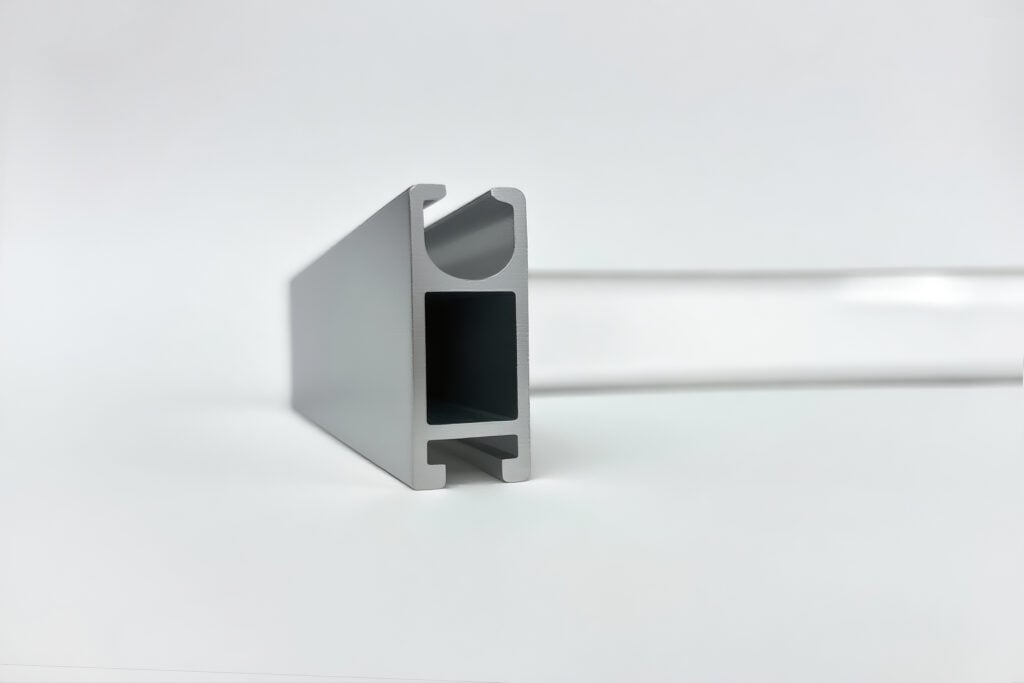

Чтобы решить эту проблему, можно изменить структуру LED-профиля и устранить выраженную асимметрию. Корректировка формы снижает крутильные напряжения в процессе обработки. Ниже представлен практический кейс, где успешная гибка алюминиевого профиля для светодиодного светильника позволила полностью исключить негативные последствия деформации.
Предотвращение скручивания с помощью временного соединительного элемента

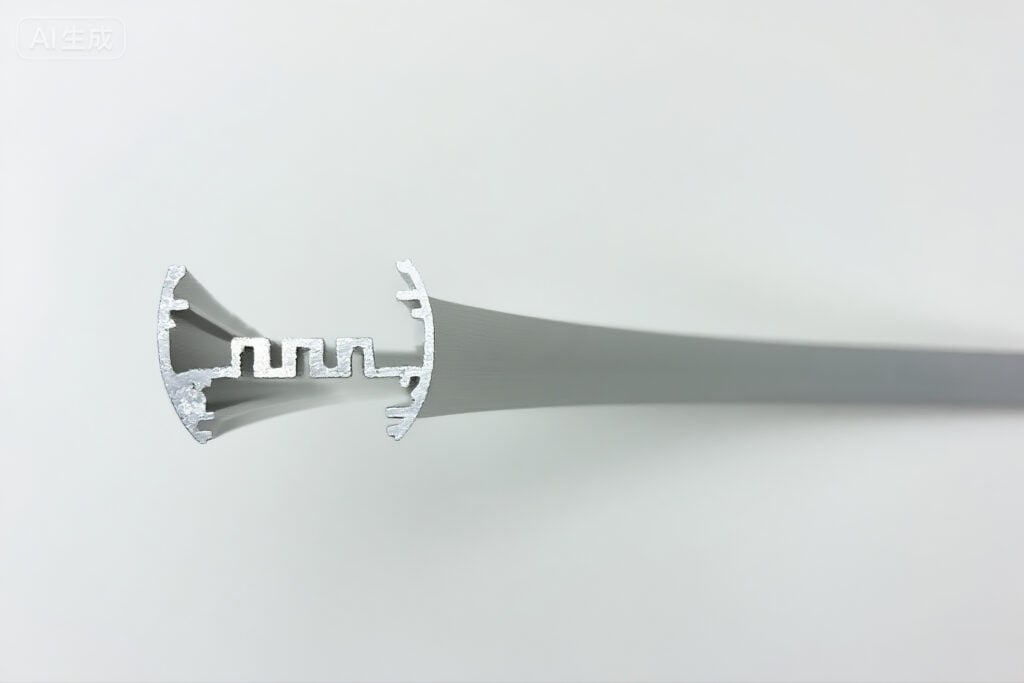

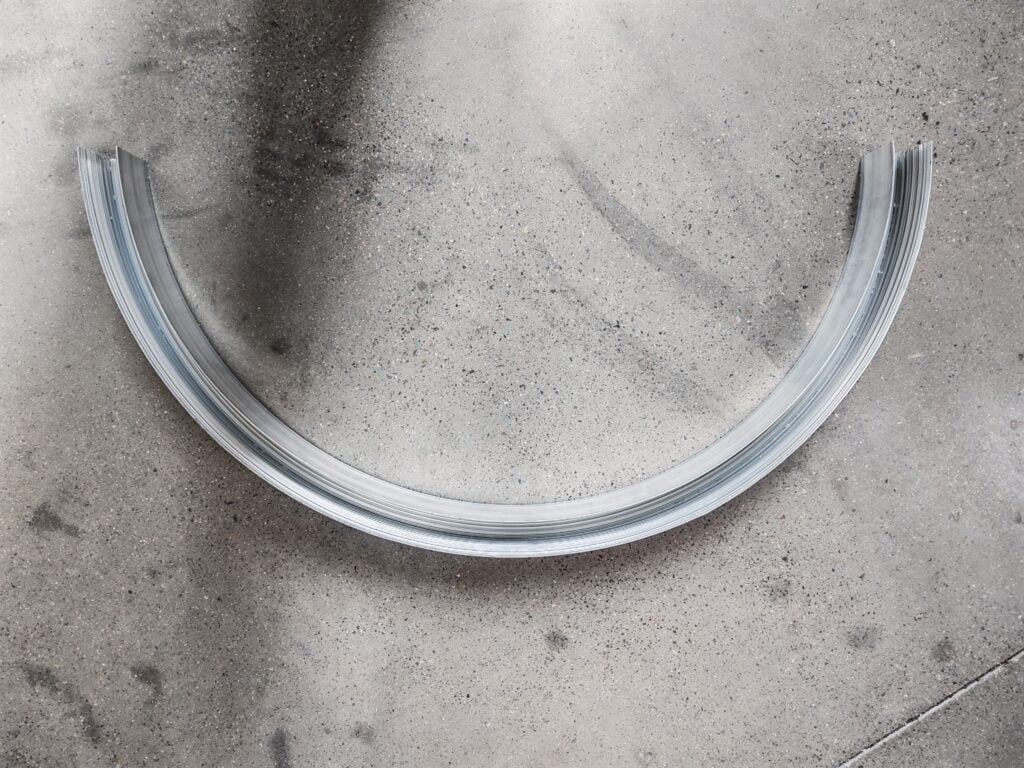

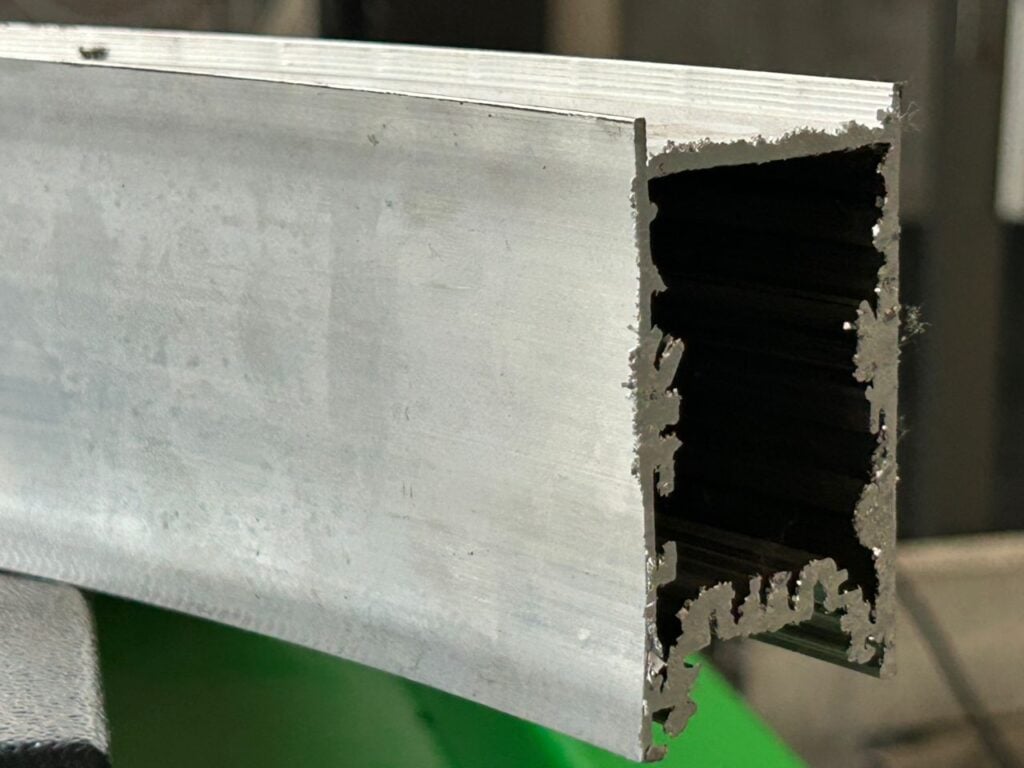

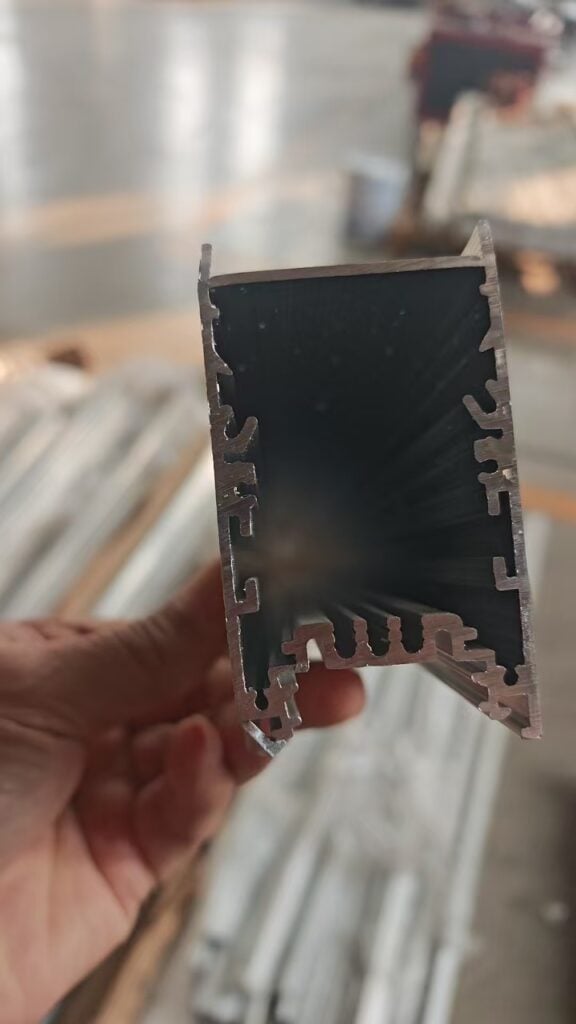

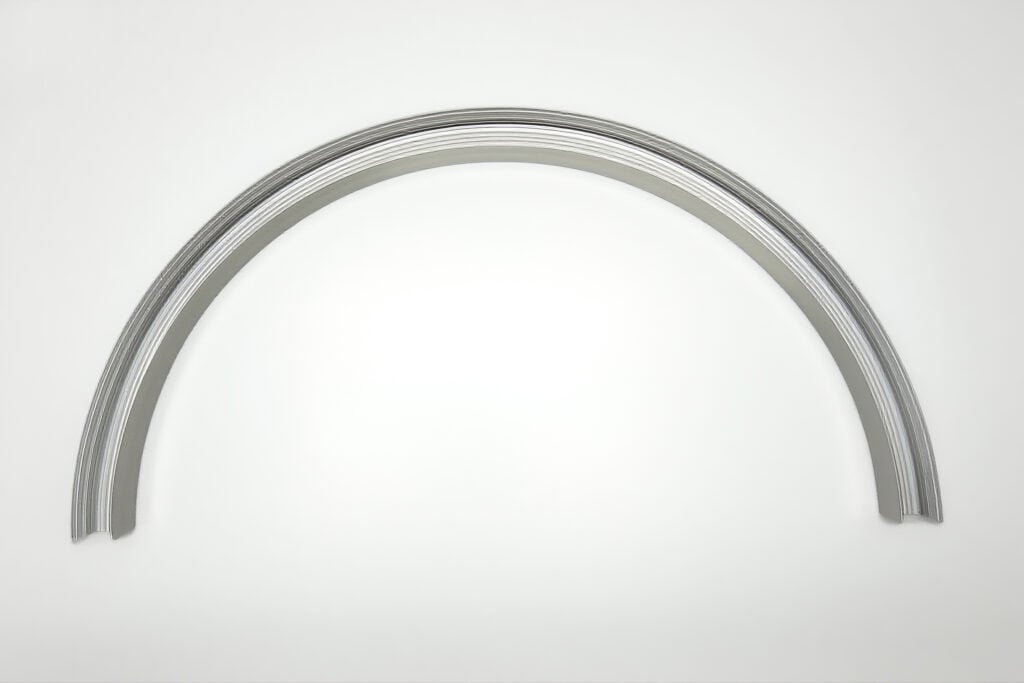

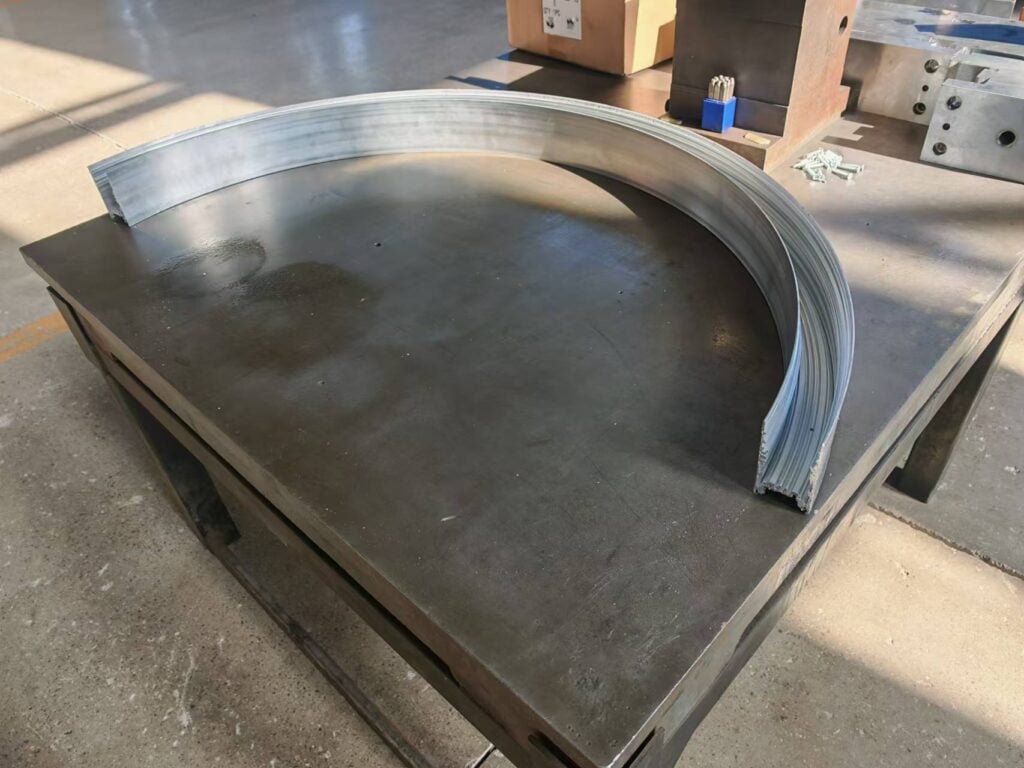

Как показано на изображении, гнутый алюминиевый профиль для светодиодного светильника сохраняет идеальную форму и не подвергается скручиванию. Решение заключается в добавлении временной съемной перемычки в зоне паза. Такая технологическая компенсация повышает устойчивость заготовки, гарантируя, что гибка алюминиевого профиля пройдет без деформаций полок. После завершения формоизменения перемычка легко удаляется.

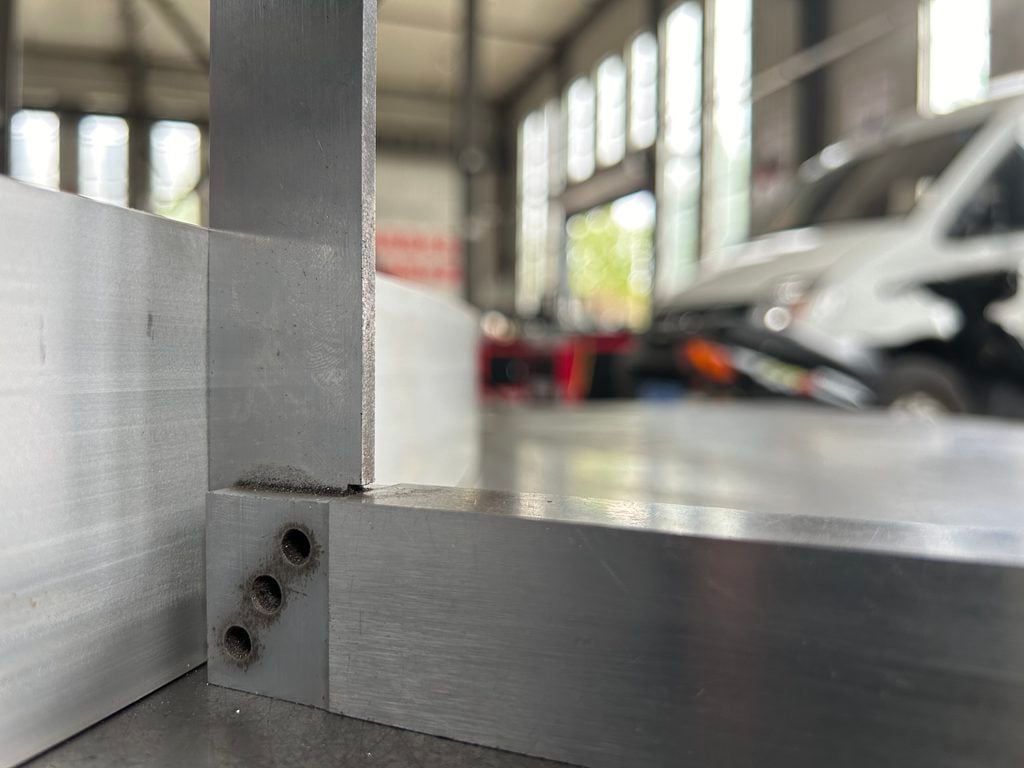

Учет допусков и зазоров при сборке
Еще один важный фактор — посадка изделия в сборке и свобода перемещения внутренних компонентов. В проектных спецификациях необходимо заранее предусматривать монтажные зазоры, чтобы гибка алюминиевого профиля не препятствовала последующей установке комплектующих.
Если изменить структуру профиля невозможно
На практике доработка сечения возможна не всегда. В таких ситуациях профессиональная гибка алюминиевого профиля выполняется на профилегибочных станках серии PBA, предназначенных для больших радиусов. Кроме того, инженеры BIT проектируют специальные внутренние вкладыши из полимерных материалов.
Как продемонстрировано на видео, вкладыши обеспечивают симметрию нагрузок, благодаря чему гибка алюминиевого профиля проходит без критических крутильных деформаций.
Выбор состояния сплава (закалки): защита от трещин
Тонкостенные корпуса светильников чувствительны к избыточной硬ости. Если материал слишком твердый, гибка алюминиевого профиля приведет к растрескиванию. Оптимальным выбором является состояние T5, обеспечивающее баланс прочности и пластичности.
As shown in the image, the bent LED light aluminum extrusion remains free from twisting. The solution was to add a temporary, removable connection piece at the channel’s opening, as illustrated in the following gallery. This structural enhancement improves stability during bending and prevents deformation. Once bending is complete, the connection piece is removed.

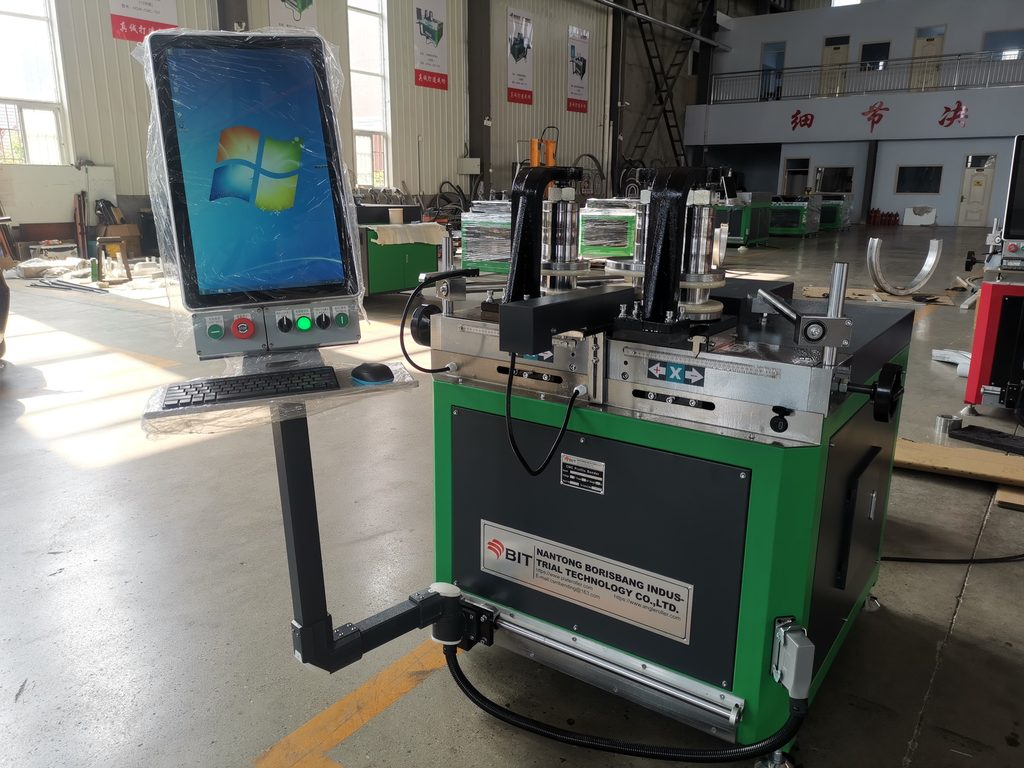

Профилегибочные станки серии PBA для LED-профилей

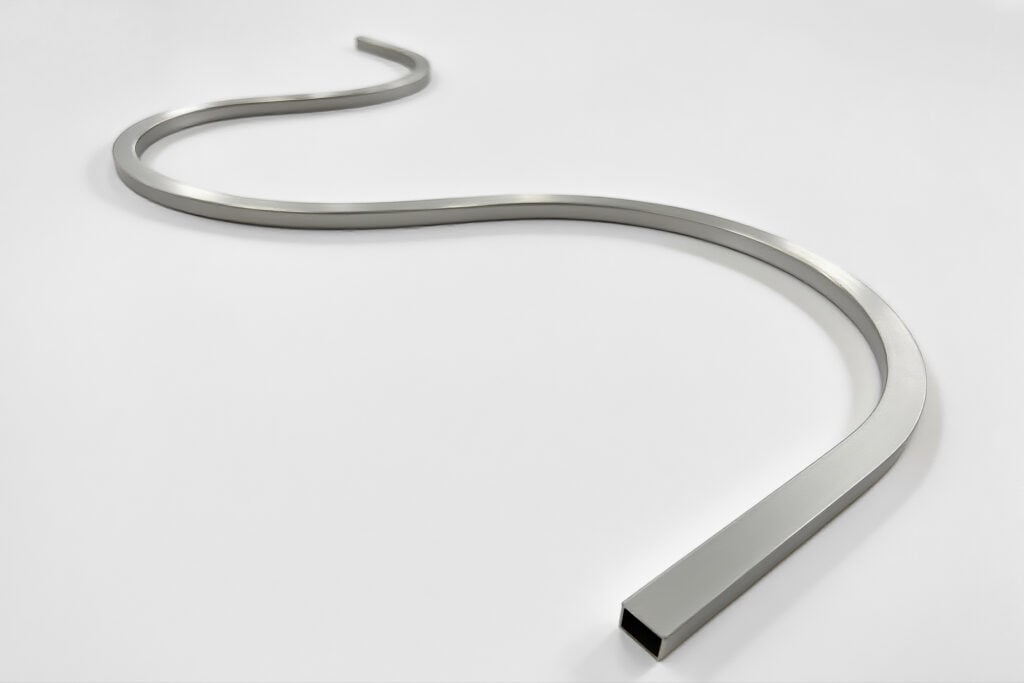

Станки для гибки алюминия серии PBA обеспечивают непревзойденную точность при формообразовании радиусных LED-профилей. Оборудование отлично справляется с простыми дугами, сложными многорадиусными контурами, S-образными изгибами и сопряжениями «конец-в-конец», что гарантирует гибкость при проектировании световых систем. Благодаря современной системе управления гибка алюминиевого профиля проходит максимально плавно и стабильно, сохраняя структурную целостность материала.
Независимо от того, требуется ли вам простая дуга или сложный многоцентровой контур, станок PBA позволяет выполнять точную настройку под любые задачи проекта. Возможность формирования обратных изгибов и выполнения бесшовных стыков делает его идеальным выбором для нестандартных архитектурных решений.
Такая универсальность делает оборудование серии PBA незаменимым инструментом для специалистов по освещению, позволяя создавать уникальные световые инсталляции как для интерьерного, так и для наружного применения.
Топ-3 ключевых фактора идеальной гибки алюминия на станках PBA
Уникальная система ЧПУ станка PBA решает проблему пружинения материала в два шага: сначала вводится фактический радиус для расчета коэффициента, затем задается коэффициент компенсации и запускается производство.
Станки PBA оснащены связкой контроллеров движения и серводвигателей, что обеспечивает высочайшую повторяемость: точность позиционирования составляет ≤0,01 мм.
Инженеры компании BIT с более чем 20-летним опытом разработки оснастки гарантируют, что гибка алюминиевого профиля будет выполнена с предельной точностью.
BIT — ведущий производитель профилегибочного оборудования в Китае, гарантирующий безупречные результаты. Станки серии PBA обеспечивают идеальные радиусы для LED-светильников, позволяя создавать плавные и бесшовные конструкции.
Ищете эффективное решение для формообразования сложных светильников? Узнайте подробнее про ключевые инженерные методы и особенности, с которыми профессиональная гибка алюминиевого профиля позволяет получать безупречные радиусы без скручивания и деформации светодиодных каналов.
💡 Рекомендация экспертов: Правильный подбор технологической оснастки и точность контроля пружинения на станках PBA гарантируют сохранность геометрии пазов под LED-ленту по всей длине дуги.
Часто задаваемые вопросы
Почему U-образные LED-профили деформируются при гибке по жесткой оси?
U-образные профили для светодиодного освещения представляют собой открытые тонкостенные сечения. При изгибе относительно жесткой оси незамкнутое сечение крайне подвержено пространственным искажениям из-за растягивающих и сжимающих напряжений, а также радиальных составляющих сил, возникающих из-за кривизны изгиба.
В отличие от замкнутых сечений (квадратных или круглых труб), боковые полки и стенка U-образного профиля лишены непрерывного геометрического ограничения и не могут эффективно сопротивляться боковым смещениям. В результате гибка алюминиевого профиля часто приводит к разведению, схлопыванию или скручиванию стенок паза, что затрудняет сохранение исходной геометрии.
Квадратные и круглые трубы, напротив, образуют замкнутый контур с непрерывным сдвиговым потоком при изгибе. Стенки профиля обеспечивают взаимную поддержку, что существенно повышает устойчивость к деформации сечения и полностью предотвращает раскрытие паза.
Почему гибка U-образных профилей сложнее, чем замкнутых сечений?
Главная причина заключается в разнице пространственной устойчивости сечения. В U-образных открытых профилях центр изгиба (центр жесткости) расположен вне центра тяжести сечения. Если прикладываемое гибочными роликами усилие не проходит строго через центр жесткости, возникают дополнительные крутильные моменты, что вызывают скручивание и усиленный развод полок. По этой причине качественная гибка алюминиевого профиля U-образной формы требует более точной оснастки.
Почему деформация более заметна на тонкостенных алюминиевых профилях?
Большинство алюминиевых LED-профилей изготавливаются тонкостенными для снижения веса и улучшения отвода тепла. Однако малое отношение толщины стенки к высоте снижает сопротивление local-деформациям. В процессе обработки на сжимаемой стороне легко возникает волнистость (гофрообразование), а на растягиваемой — разворот полок наружу.
Хотя гибка по жесткой оси обеспечивает высокий общий момент инерции, это не гарантирует стабильности формы сечения. Высокие напряжения в полках усиливают их поворот, делая деформацию раскрытия более выраженной. На тонкостенных профилях также проявляется деформация типа Бразье: сплющивание сечения, коробление и изменение углов сопряжения полок.
