Профилегибы Для Алюминиевого Профиля
Гибочные станки PBA профилегибы с высокой точностью и скоростью. Легкость в освоении сложных задач по гибке алюминия: надежность как для малых, так и для больших объемов.
Что Такое Профилегибы Для Алюминиевого Профиля?
Для холодной гибки алюминиевых профилей (экструдированных) существуют два популярных типа гибочных станков: рулонная гибка и растяжная формовка. В отличие от них, прессовая гибка и гидравлические прессы встречаются реже.
Что касается гибки алюминиевых профилей, алюминиевый сплав легкий и податливый, что позволяет формировать сложные формы. Это снижает время сборки и затраты, одновременно обеспечивая быструю продукцию деталей. Кроме того, наиболее распространенные согнутые алюминиевые детали — это строительные компоненты. В сравнении со сварными деталями, согнутые строительные части более эстетичны и предлагают большую прочность.
Наиболее часто упоминаемый профилегибы для алюминиевого профиля — это трехвалковый гибочный профилегибы для алюминиевого профиля. Этот станок предпочтителен благодаря широкому спектру применений.
Алюминиевые гибочные станки также называют: гибочный станок для профилей, профилегибы для алюминиевого профиля для профилей, гибочный станок для алюминиевых экструзий, гибочный станок для алюминиевых труб и алюминиевый гибочный станок.
ГИБОЧНЫЙ СТАНОК PBA ОТКРЫВАЕТ НОВЫЕ ВОЗМОЖНОСТИ
КАК ЭТО РАБОТАЕТ

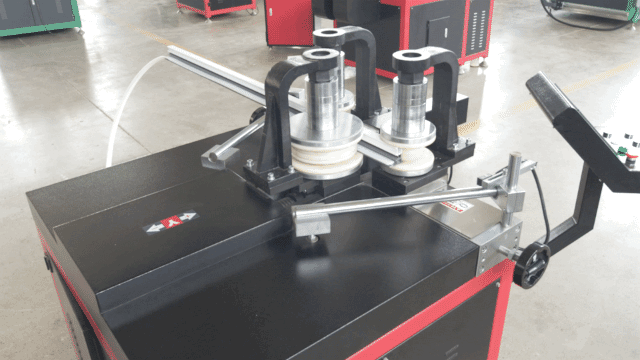

Принцип работы профилегибы ПБА заключается в том, что все три вала могут двигаться. Во время процесса гибки верхний вал оказывает давление на алюминиевый профиль между двумя нижними валами.
Обычный профилегибы для алюминиевого профиля — это трехвалковый гибочный станок с переменной геометрией. Уменьшая расстояние между нижними валами и прижимая верхний вал к началу алюминиевых профилей, можно минимизировать прямую секцию.
Технологические инновации, точность, скорость и отличные показатели гибки станка PBA делают его выдающимся в приложениях по гибке алюминиевых профилей.
Примечание: на видео предварительно окрашенные алюминиевые экструзии гибятся с помощью Профилегибы Для Алюминиевого Профиля PBA без оставления следов на поверхности.
Использование Профилегибы Для Алюминиевого Профиля
Профилегибы Для Алюминиевого Профиля использует простую, гибкую и эффективную технологию гибки. Это надежное решение для гибки различных нестандартных металлических профилей и обработки алюминиевых сплавов.

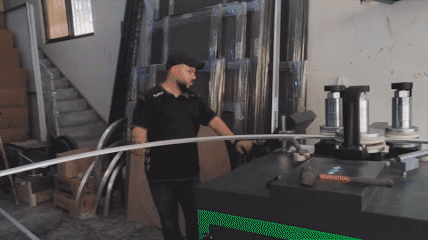

Он находит применение в таких областях, как архитектурные двери и окна, навесные фасады, декор, автомобильная промышленность, аэрокосмическая отрасль, железнодорожный транспорт, лифты, сантехника, судостроение, туннели, мосты и освещение.
Профилегибы для алюминиевого профиля PBA предлагают универсальность и точность, обеспечивая исключительное качество исполнения для удовлетворения разнообразных потребностей рынка. Например, благодаря возможности импорта DXF и STEP, однажды спроектированная деталь может быть легко воспроизведена, обеспечивая плавные изгибы и сложные дизайны для различных применений.
Точность гибки алюминиевых экструзий включает кривизну, повторяемость и отклонение поперечного сечения.
Три Главных Фактора Для Идеальной Гибки Алюминия
ТОЧНОСТЬ КРИВИЗНЫ
С помощью цифровых технологий можно достичь любой кривизны. Однако на точность гибки алюминиевых профилей влияет упругое восстановление.
Поэтому основное внимание уделяется решению проблемы упругого восстановления для достижения точных и стабильных размеров детали.
При массовом производстве важно быстро решить проблему упругого восстановления с помощью простейших операций.

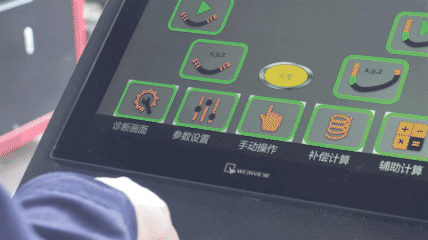

Уникальная CNC-система управления PBA решает проблему упругого восстановления в два этапа: введите фактический радиус для получения коэффициента, затем введите коэффициент компенсации и начните производство.
Примечание: упругое восстановление относится к тенденции материала возвращаться к своей первоначальной форме после гибки. Оно пытается вернуться к своей исходной форме под определенным углом.
ПОВТОРЯЕМОСТЬ
При увеличении производства алюминиевых профилей важно, чтобы тысячи деталей одной и той же конструкции сохраняли одинаковые размеры месяц за месяцем.
Ожидание при гибке алюминия заключается в том, что производство должно обеспечивать взаимозаменяемые детали от партии к партии.

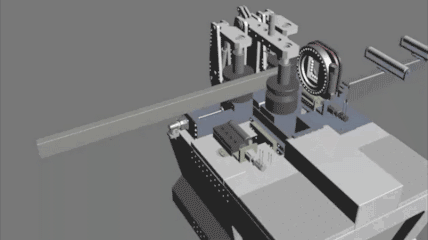

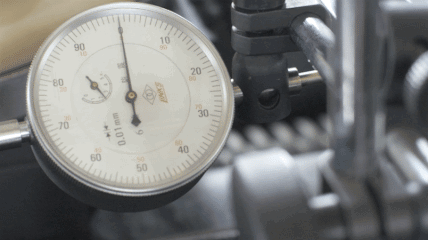

Профилегибы для алюминиевого профиля PBA используют комбинацию контроллеров движения и серводвигателей для обеспечения точной повторяемости гибки алюминиевых заготовок с точностью повторения позиции ≤0,01 мм.
Примечание: в отличие от этого, при использовании гидравлических цилиндров скорость и точность позиционирования (≤0,02 мм) могут легко изменяться в зависимости от температуры.
ОТКЛОНЕНИЕ ПОПЕРЕЧНОГО СЕЧЕНИЯ
При гибке алюминиевых профилей внутренний радиус подвергается сжатию, а внешняя сторона — растяжению. В результате металл течет определенным образом при постоянных условиях текучести в некоторые несвязанные области, вызывая отклонение поперечного сечения.

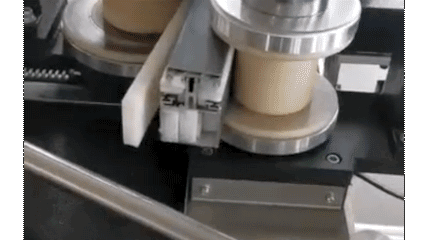

Чтобы предотвратить деформацию (отклонение поперечного сечения) из-за напряжений, особенно с асимметричными профилями, необходимы индивидуальные внутренние поддерживающие инструменты. Поэтому необходим надежный эксперт для проектирования этих инструментов.
Идеальная алюминиевая профильная деталь не должна иметь деформаций или поверхностных дефектов. В итоге не каждый производитель может предоставить безупречное решение по инструментам. Искажения, царапины, складки и трещины неприемлемы для клиентов.
Теперь у вас есть доступ к первоклассным услугам инженеров BIT, которые обладают более чем 20-летним опытом в проектировании инструментов для гибки алюминиевых профилей.
Непревзойденная Точность, Эффективность И Гибкость
Применение Станка Профилегибы Для Алюминиевого Профиля PBA
Идеальная гибка алюминиевых профилей требует хорошего станка. Более того, правильные инструменты для гибки играют важную роль.
- Полный серводвигатель: точность повторного позиционирования ≤0,01 мм. Даже самые сложные профили можно гнуть точно и стабильно, создавая заготовки с минимальными допусками и идеальными результатами.
- Импорт DXF, STEP: однажды спроектированный в программе, процесс гибки может быть автоматически создан.
- Быстрое решение проблемы упругого восстановления: всего два шага, чтобы решить проблему, заготовку можно воспроизвести в любое время.
- Любая кривизна: 3D-симуляция (C, U, S, парабола, архимедова спираль, асимметричная дуга с переменной кривизной), синхронное отображение процесса гибки алюминия.
- Простота в эксплуатации: управлять станком легко – так же просто, как пользоваться iPhone. Настоящая промышленная система CNC управления экономит ваше драгоценное время, повышает производительность и снижает время простоя.
- Бесплатные услуги по проектированию инструментов: отличный станок должен включать тщательно разработанные инструменты для гибки алюминия от BIT. Это гарантирует идеальную гибку алюминия, соответствующую различным потребностям рынка, при этом экономя время и деньги.
Серия PBA (гидравлический и серводвигатель); серия PBA Plus/полностью на серводвигателе; серия PBA 3D.
Обзор Профилегибы Для Алюминиевого Профиля PBA
Ниже приведен список самых продаваемых моделей PBA на мировом рынке. Конечно, у нас также есть станки на 70T, 100T и 150T. Это крупные машины, которые редко используются на рынке и являются дорогостоящими, поэтому они не включены в список.
| Model | PBA-500 | PBA-500+ | PBA-600 | PBA-600+ | PBA-1000+ |
|---|---|---|---|---|---|
| 2D / 3D версии | 2D | 2D & 3D | 2D | 2D & 3D | 2D & 3D |
| Скорость роликов | 1～15 rpm | 1～15 rpm | 1～15 rpm | 1～15 rpm | 1～15 rpm |
| Максимальный диаметр ролика | 240 mm | 240 mm | 240 mm | 400 mm | 600 mm |
| Диаметр оси | 50 mm | 60 mm | 60 mm | 80 mm | 105 mm |
| Расстояние до передней оси | 278～578 mm | 278～578 mm | 270～600 mm | 400～800 mm | 450～1200 mm |
| Максимальный момент изгиба по оси Y | 15 T | 20 T | 25 T | 35 T | 50 T |
| Точность повторного позиционирования по оси Y | ≤0.01 mm | ≤0.01 mm | ≤0.02 mm | ≤0.01 mm | ≤0.02 mm |
| Максимальный момент по оси X | 3500 Nm | 5500 Nm | 5500 Nm | 10000 Nm | 14000 Nm |
| Минимальный радиус гибки | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm |
| Максимальная ширина профиля (T 1.5 мм, T5) | 200 mm (H:60 mm) | 200 mm (H 70 mm) | 150 mm (H 60 mm) | 200 mm (H 80 mm) | 250 mm (H 100 mm) |
| Максимальная высота профиля (T 1.5 мм, T5) | 180 mm (W 40 mm) | 180 mm (W 50 mm) | 200 mm (W 50 mm) | 250 mm (W 50 mm) | 300 mm (W 70 mm) |
| Размеры | 1500*1200*1400 mm | 1500*1200*1400 mm | 1300*1200*1400 mm | 1400*1300*1600 mm | 1900*2000*1750 mm |
| Вес | ～ 900 Kg | ～ 900 Kg | ～ 1200 Kg | ～ 1800 Kg | ～ 3300 Kg |
О НАС
Типичные клиенты: Fuyao Glass, BYD, Chery, Hongao Auto, Jianmei Aluminum, T-carbon Materials (Speed Rail), Inductaflex.

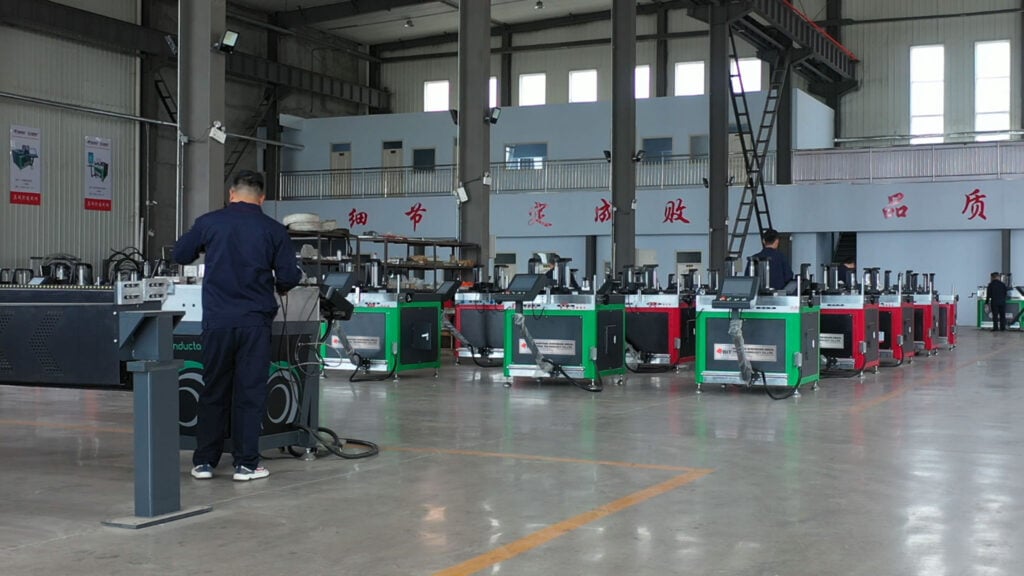

BIT — ведущий производитель профилегибы для алюминиевого профиля В Китае. С более чем 20-летним опытом мы стали частью истории китайской индустрии профилегибы алюминиевого.
Поэтому вы можете быть уверены, что мы постоянно обеспечиваем точное производство.
Кроме того, мы являемся экспертами в области гибки алюминия и профилей. Помимо продажи станков, мы также предлагаем бесплатные услуги по проектированию инструментов для гибки алюминия для клиентов и компаний по всему миру.
Таким образом, если вы ищете профилегибы для алюминиевого профиля для вашего проекта, вы обратились по адресу. Если вы хотите узнать о конкретной услуге, свяжитесь с нами по электронной почте или WhatsApp для получения дополнительной помощи или информации.
Часто задаваемые вопросы (FAQ) и Голосующие
Алюминиевый Гибочный Станок
- Какие требования к месту установки?
Бетонный пол подходит, нет других специальных требований.
- Какое гидравлическое масло следует использовать и сколько масла необходимо?
Модели PBA 500, PBA 500+ и PBA 600+ оснащены серводвигателями и не требуют гидравлического масла. Вместо этого используется небольшое количество смазочного масла для технического обслуживания.
Модели PBA 600, PBA 1000 и PBA 1000# используют гидравлический цилиндр для привода оси Y и требуют гидравлического масла 46# с противоизносными свойствами. Модели PBA 1000 и PBA 1000# используют 250 литров масла. - Какие анкерные болты использовать для фиксации станка?
Машины серии PBA не требуют фиксации к полу. Более того, станок не вибрирует во время работы. Вес самого станка стабилизирует процесс гибки алюминия.
- Есть ли пневматическая схема?
У PBA нет пневматических компонентов, поэтому пневматическая схема не предоставляется.
- Есть ли схема установки?
PBA — это готовый к использованию станок, он полностью собран, поэтому схема установки не требуется.
- Есть ли схема расположения?
Мы предоставляем размеры установки станка. Вам необходимо разместить станок в месте с достаточным пространством для работы, хранения алюминиевых профилей и для изгиба заготовок.
- Какой код ТН ВЭД?
Код ТН ВЭД: 8462269000;
Для Индии (HSN) код: 8462269.
